다층순환식

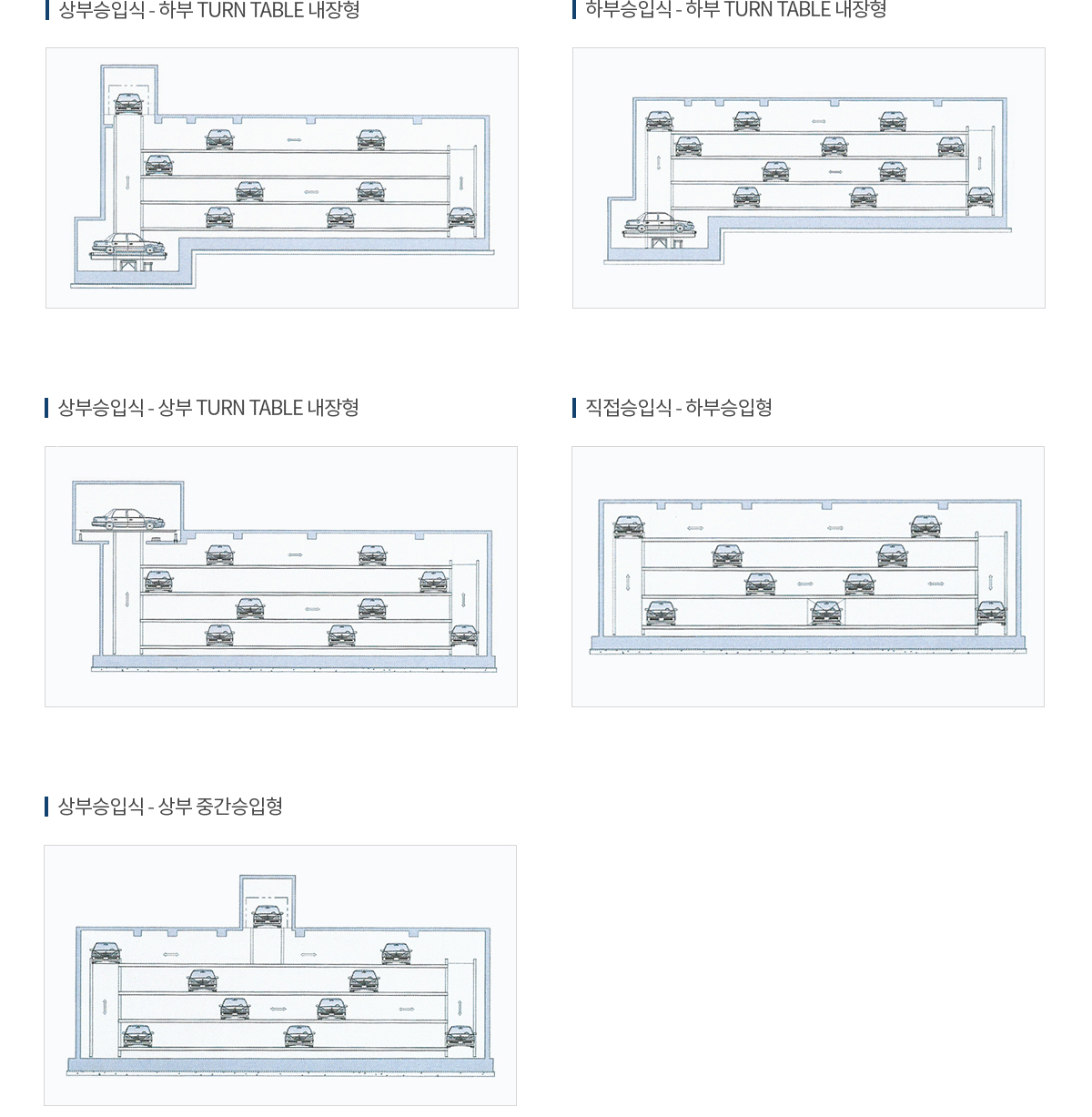

(승입위치에 따른 변형된 시스템)

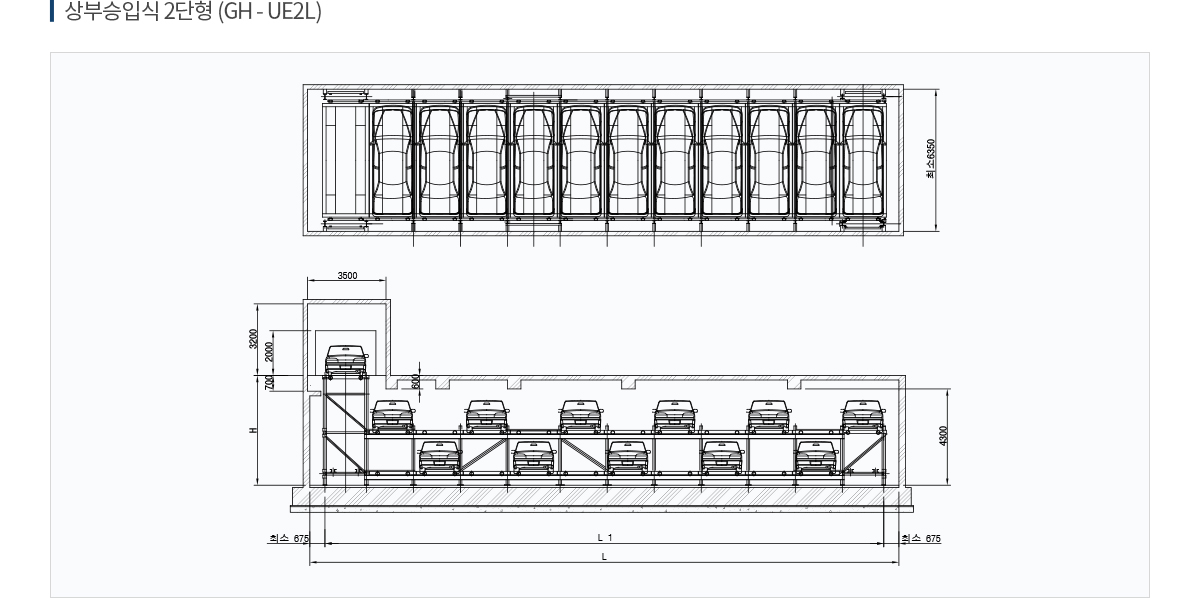

다층순환식
(각형/GH-UE2L-C)

주차대수	L		W TURN TABLE(내장형)
주차대수	중형차	직접승입시	W TURN TABLE(내장형)
6	10,100	10,700	7,200
8	12,350	13,100	7,200
10	14,600	15,500	7,200
12	16,850	17,900	7,200
14	19,100	20,300	7,200
16	21,350	22,700	7,200
18	23,600	25,100	7,200
20	25,850	27,500	7,200
22	28,100	29,900	7,200
24	30,350	32,300	7,200
26	32,600	34,700	7,200
28	34,850	37,100	7,200
수용차량제원	전장	5,050mm	전고	1,600mm
수용차량제원	전폭	1,900mm	중량	1,850kg
구동모터	승강	7.5 ~ 11kw × 2SET
구동모터	횡행	2.2kw ~ 3.7kw ~ 5.5kw
속도	승강	17m/min
속도	횡행	20m/min
조작방식	TEN KYE 방식
출입문 크기	2,350W × 1,800H
전원	220V/380V×3상×60Hz

"H"는 건축치수에 따릅니다.

주차대수	L		W TURN TABLE(내장형)
주차대수	중형차	직접승입시	W TURN TABLE(내장형)
8	10,400	10,700	7,200
11	12,350	13,400	7,200
14	14,600	15,500	7,200
17	16,850	17,900	7,200
20	19,100	20,300	7,200
23	21,350	22,700	7,200
26	23,600	25,100	7,200
29	25,850	27,500	7,200
32	28,100	29,900	7,200
수용차량제원	전장	5,050mm	전고	1,600mm
수용차량제원	전폭	1,900mm	중량	1,850kg
구동모터	승강	7.5 ~ 11kw × 2SET
구동모터	횡행	2.2kw ~ 3.7kw ~ 5.5kw
속도	승강	17m/min
속도	횡행	20m/min
조작방식	TEN KYE 방식
출입문 크기	2,350W × 1,800H
전원	220V/380V×3상×60Hz

"H"는 건축치수에 따릅니다.

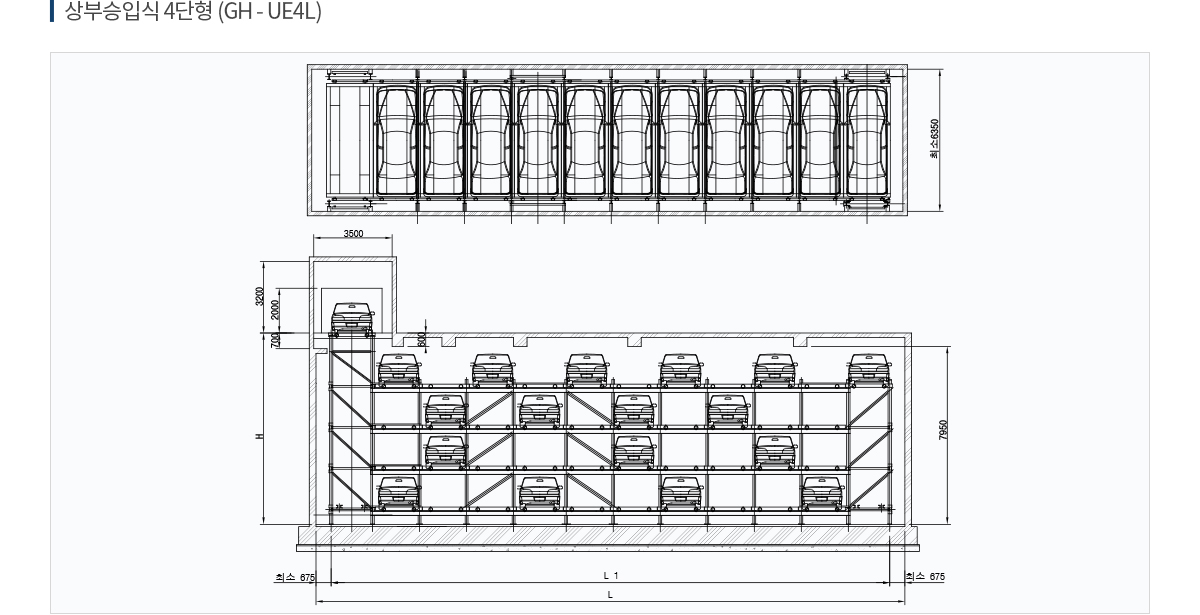

주차대수	L		W TURN TABLE(내장형)
주차대수	중형차	직접승입시	W TURN TABLE(내장형)
10	10,100	10,700	7,200
14	12,350	13,100	7,200
18	14,600	15,500	7,200
22	16,850	17,900	7,200
26	19,100	20,300	7,200
30	21,350	22,700	7,200
34	23,600	25,100	7,200
38	25,850	27,500	7,200
수용차량제원	전장	5,050mm	전고	1,600mm
수용차량제원	전폭	1,900mm	중량	1,850kg
구동모터	승강	7.5 ~ 11kw × 2SET
구동모터	횡행	2.2kw ~ 3.7kw ~ 5.5kw
속도	승강	17m/min
속도	횡행	20m/min
조작방식	TEN KYE 방식
출입문 크기	2,350W × 1,800H
전원	220V/380V×3상×60Hz

"H"는 건축치수에 따릅니다.
