승객용 엘리베이터

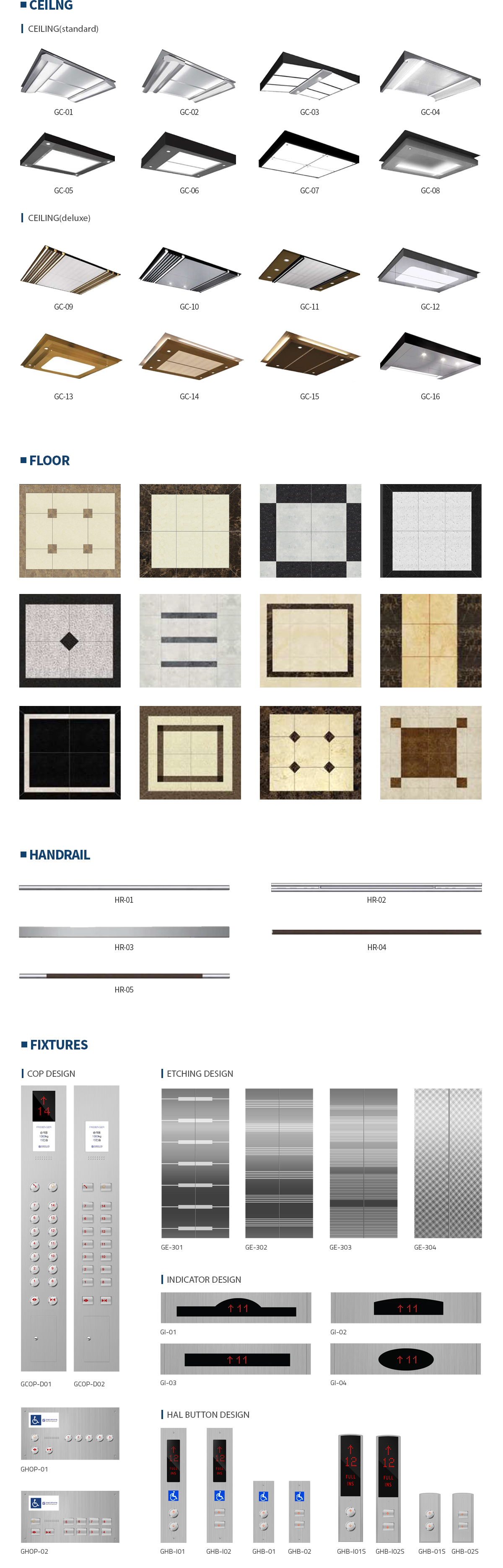

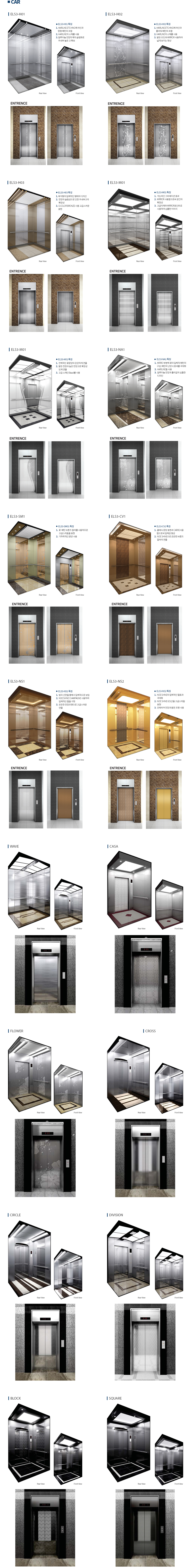

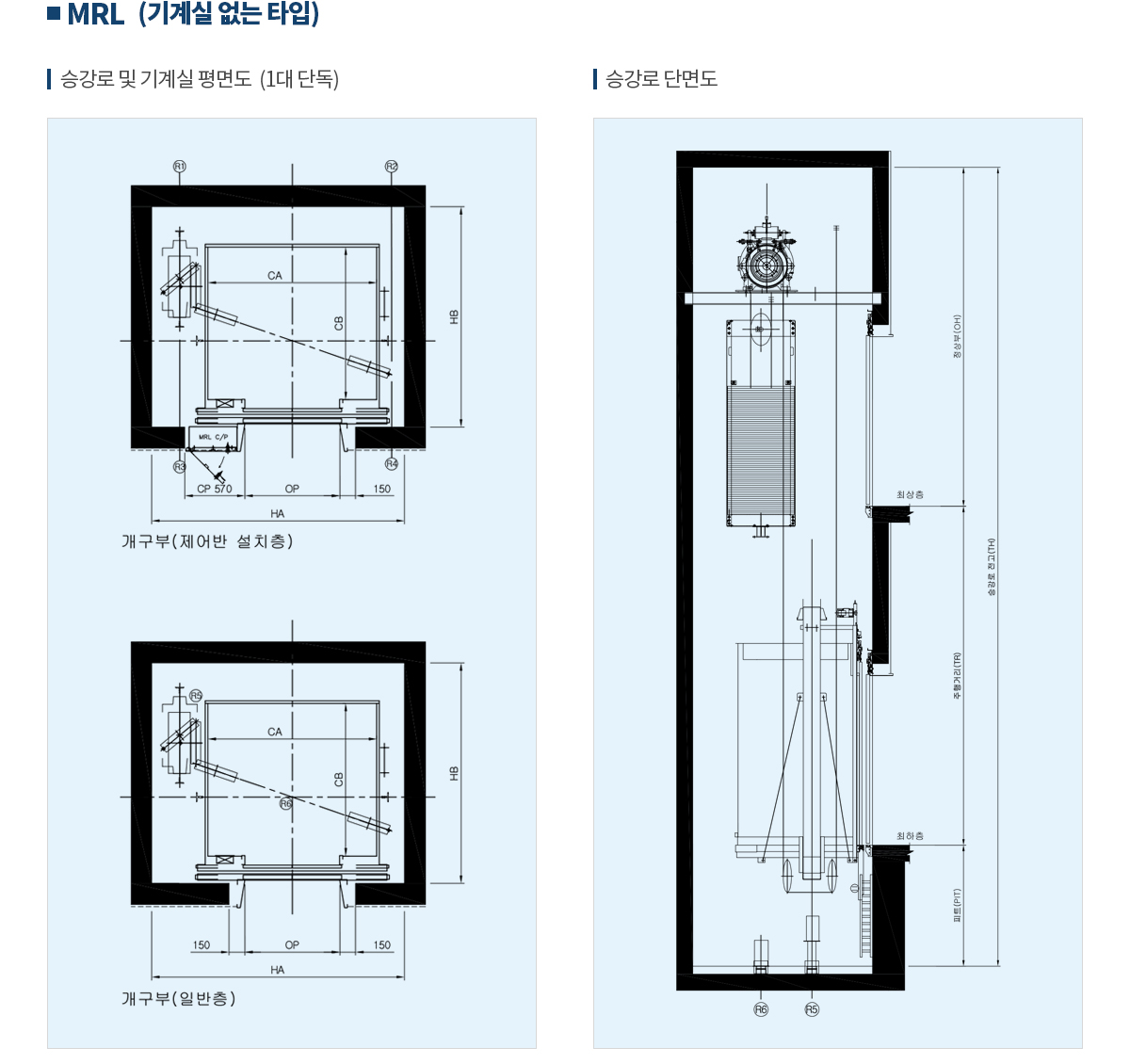

속도 정원 출입구폭 CAR INSIDE 승강로 치수 모터 기계실 반력(kg) 피트 반력(N)
인승 kg OP CA × CB HA HB (kW) R1 R2 R3 R4 R5 R6
60
90
105		 8 550 800 1400 × 1000 2100 1800 4.5
6.8
7.9		 2255 1720 725 1910 58468 47245
60
90
105		 9 600 800 1400 × 1050 2100 1850 4.5
6.8
7.9		 2381 1764 739 1980 61215 48972
60
90
105		 10 680 800 1400 × 1150 2100 1900 4.5
6.8
7.9		 2490 1847 830 2072 65139 51264
60
90
105		 11 750 800 1400 × 1300 2100 2000 5.5
8.3
8.6		 2600 1922 900 2158 68670 53367
60
90
105		 13 900 900 1600 × 1300 2300 2150 6.7
10
11.7		 2927 2332 1013 2174 77303 58939
60
90
105		 15 1000 900 1600 × 1400 2300 2150 6.7
10
11.7		 3173 2453 1027 2287 82404 62000
60
90
105		 17 1150 1000 1800 × 1450 2600 2250 7.9
11.8
13.9		 3155 2934 1485 2232 91037 67572
60
90
105		 20 1350 1000 1800 × 1650 2600 2400 6.7
10
11.7		 4080 3915 1920 2979 117720 90174
60
90
105		 24 1600 1100 2000 × 1700 2850 2600 11
17.6
19.2		 4692 4525 2208 3329 135378 102731
  1. 1. 표준규격 이외의 치수는 당사로 문의바랍니다.(방화도어 적용 포함)

  2. 2. 장애인용 엘리베이터인 경우 CA=1600이상, CB=1350이상 입니다.

  3. 3. 승강장 간의 높이수치가 11m를 초과할 경우 승강로에 비상탈출구를 적용해야하므로 당사로 문의 바랍니다.

  4. 4. 관통형인 경우 11인승 이상부터 적용이 가능하며, 승강로 크기관련 사항은 당사에 문의 바랍니다.

  5. 5. 2대 이상의 카를 병렬로 설치할 경우 승강로 크기 및 출입구 위치와 관련 당사에 문의 바랍니다.
인승 속도 정상부 피트
(m/min) (OH) (PIT)
8~17 45, 60
90
105		 4200
4200
4200		 1500
1800
2100
20, 24 45, 60
90
105		 4200
4350
4450		 1500
1800
2100
  1. 1. 상기치수는 카내부높이가 2250mm일 경우이며, 그 외의 것은 당사에 문의바랍니다.
  2. 2. 카내부가 2450mm일 경우 OH + 200mm 입니다.
  3. 3. 상기치수는 방수마감 후의 치수이므로 반드시 건축 오차를 반영바랍니다.
  4. 4. 2대 이상의 카를 병렬로 설치할 경우 별도의 승강로 칸막이 공사가 필요합니다.
  5. 5. 승강로 마감이 유리일 경우 반드시 접합유리를 적용 하여야 하오니 당사에 문의바랍니다.
  6. 6. 승강로 상, 하부에는 조명등을 설치하여야 합니다.
  7. 7. 승강로 상부에는 강제환기장치를 설치하여야 합니다.
  8. 8. 카의 폭과 출입구 폭이 상기치수와 다를 경우 당사에 문의바랍니다.

정격속도(m/mim) 60 90 105
기계실 높이(HM) 2,200 2,200 2,200
오버헤드(OH) 4,600 4,800 5,000
피트(PIT) 1,500 1,800 2,100
  1. 주2) 기계실 발열량 계산식
                kcal/h = F(시간) X L(계수) X S(정격속도) F(Fator:계수):1/40


  2. 주3) 제외공사는 건축물 공사임.

  3. 주4)기계실 온도는 40℃, 습도 90%이하로 유지하도록 환기창,
    환풍기 및 방진구조로 마감하여 주시기 바랍니다.

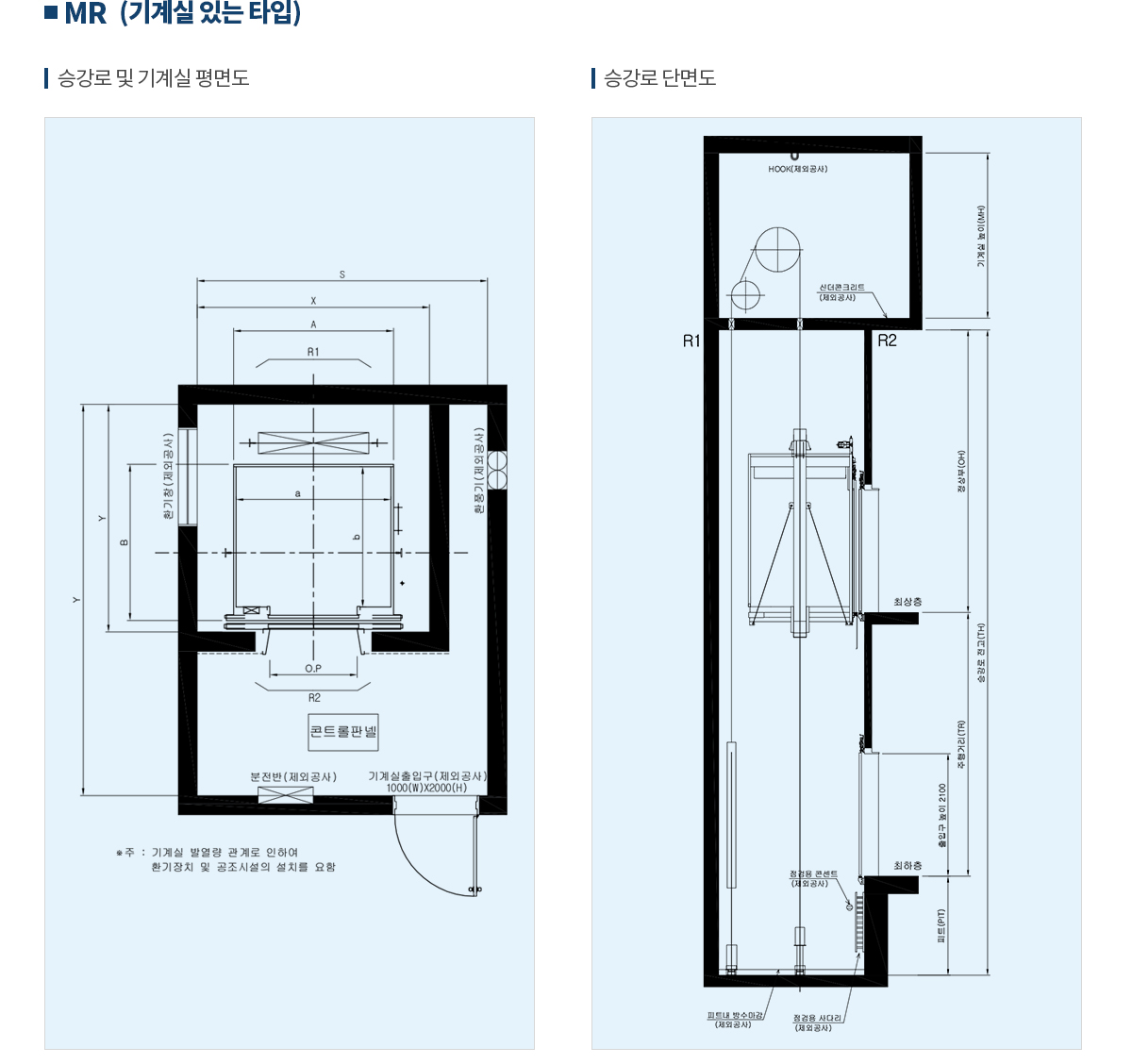

속도 정원 출입구폭 CAR 규격 승강로 규격 기계실 규격 기계실 반력 피트 반력
인승 kg mm 내부 1대단독 2대병렬 1대단독 2대병렬 R1 R2 R3 R4
AN×BN AH BH AH BH AM BM AM BM kg kg kg kg
60 6 450 800 1400 × 850 1800 1450 3800 1450 2100 3200 4200 3200 3600 2000 4200 3700
8 550 800 1400 × 1030 1800 1630 3800

1630

 2100 3400 4200 3400 4050 2500 4700 3900
9 600 800 1400 × 1100 1800 1700 3800 1700 2100 3500 4200 3500 4100 2500 4900 4000
10 680 800 1400 × 1250 1800 1850 3800 1850 2200 3650 4400 3650 4200 2810 5300 4400
11 750 800 1400 × 1350 1800 1950 3800 1950 2200 3750 4400 3750 4550 2900 5600 4500
13 900 900 1600 × 1350 2100 2000 4400 2000 2350 3800 4700 3800 5100 3800 7100 5700
15 900 900 1600 × 1350 2100 2000 4400 2000 2350 3800 4700

3800

 5100 3800 7100 5700
17 1150 1000 1800 × 1500 2400 2250 4800 2250 2600 4050 5200 4050 8000 5200 9500 4800
1100 2000 × 1350 2600 2100 5200 2100 2800 3900 5600 3900 8000 5200 9500 4800
20 1350 1000 1800 × 1700 2400 2450 4800 2450 2600 4250 5200 4250 8900 6000 10800 8800
1100 2000 × 1500 2600 2250 5200 2250 2800 4050 5600 4050 8900 6000 10800 8800
24 1600 1000 2000 × 1750 2500 2500 5200 2500 2900 4300 5800 4300 10200 7000 12700 10200
1100 2150 × 1600 2650 2350 5500 2350 3050 4150 6100 4150 10200 7000 12700 10020
90
(105)		 8 550 800 1400 × 1030 1800 1630 3800

1630

 2200 3600 4400 3600 4200 2500 4850 4100
9 600 800 1400 × 1100 1800 1700 3800 1700 2200 3700 4400 3700 4500 3100 5300 4600
10 680 800 1400 × 1250 1800 1850 3800 1850 2200 3850 4400 3850 4900 3400 6000 4900
11 750 800 1400 × 1350 1800 1950 3800 1950 2200 3950 4400 3950 5250 3700 6300 5200
13 900 900 1600 × 1350 2100 2100 2250 4400 21000 2500 4100 5000 5750 4100 7750 6300
15 1000 900 1600 × 1500 2100 2250 4400 2250 2500 4250 5000

4250

 6150 4600 8200 7100
17 1150 1000 1800 × 1500 2400 2300 5000 2300 2900 4300 5800 4300 9400 7750 10900 9200
1100 2000 × 1350 2600 2150 5400 2150 3100 4150 6500 4150 9400 7750 10900 9200
20 1350 1000 1800 × 1700 2400 2500 5000 2500 2900 4500 5800 4500 10000 8250 12000 10000
1100 2000 × 1500 2600 2300 5400 2300 3100 4300 6200 4300 10000 8250 12000 10000
24 1600 1000 2000 × 1750 2600 2550 5400 2550 3100 4550 6250 4550 11550 8700 15000 12700
1100 2150 × 1600 2750 2400 5700 2400 3250 4400 6500 4400 11550 8700 15000 12700

다음 사항은 엘리베이터 설치공사에 있어서 본 견적 및 계약에서 건물측 공사분이며, 귀사에서 시공 또는공급바랍니다.

1. 승강로 관계

작업내용 건축 전기
① 각층 출입구 주위 벽의 구멍뚫기
         공사(출이비구, 승장버튼, 위치표시등)
         및 바닥 마감공사(몰탈 채우기 포함)		 O

O
② 출입구 좌우측 문틀 고정용 철근설치공사 O
③ 각층 승강실 부분의 돌출부 공사 O O
④ 피트 점검용 사다리 및 콘센트 설치공사
         (필요시)		 O
⑤ 피트 내 방수처리 공사 및 콘셉트 설치공사 O
⑥ 승강로 칸막이용 또는 중간빔재의 공급
         및 이의 설치공사(필요시)		 O
⑦ 감시반 설치시 감시반에서 부터 승강로 까지의
         감사반용 전선의 배관 배선공사
         *철골 구조로 시공시 승강로 관계 사항은
         별도의 문의 바람.

1. 기계실 관계

작업내용 건축 전기
① 기계실 바닥의 기기 반입구, 로프 구멍 뚫기 및
         동마감공사(신다콘크리트)		 O
② 기계실 천정의 활차 또는 Hook 설치공사 O
③ 기계실 바닥 보강빔재 설치공사(필요시) O
④ 동력 및 Car내 조명, 비상등용 전원의 기계실
         엘리베이터 수전반 까지의 인입공사		 O O
⑤ 기계실 이외의 장소에 인터폰 설치시
         승강로 밖의 배관 배선공사		 O
O
⑥ 기계실 조명 설비 및 점검용 콘센트 설비 공사 O
⑦ 설치공사중 공사용 및 시운전용 가설
         전원공사 및 전력 무상공급		 O
⑧ 공사용 사무실 및 기자재 보관 장소의
         무상공급
