승객용 엘리베이터

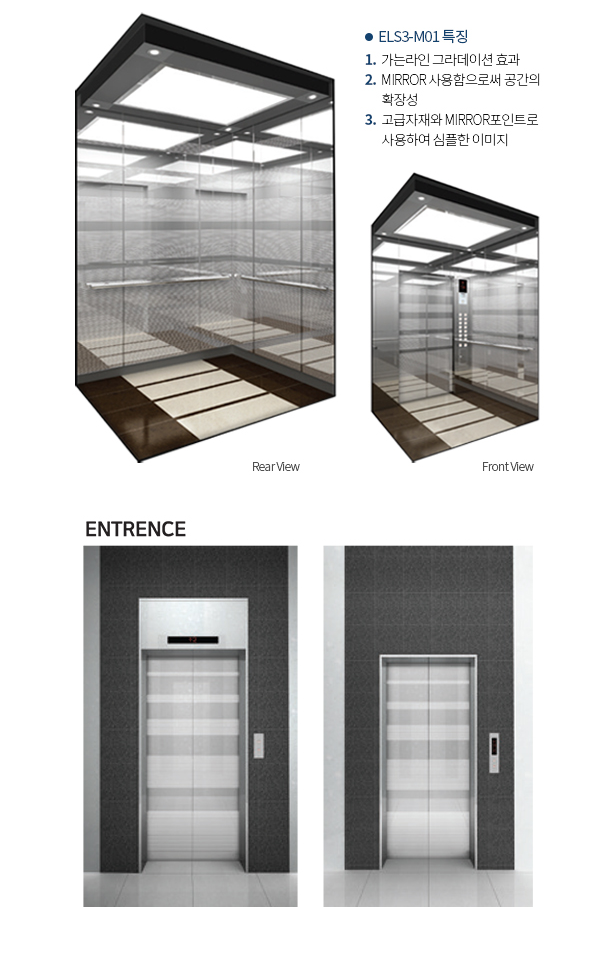

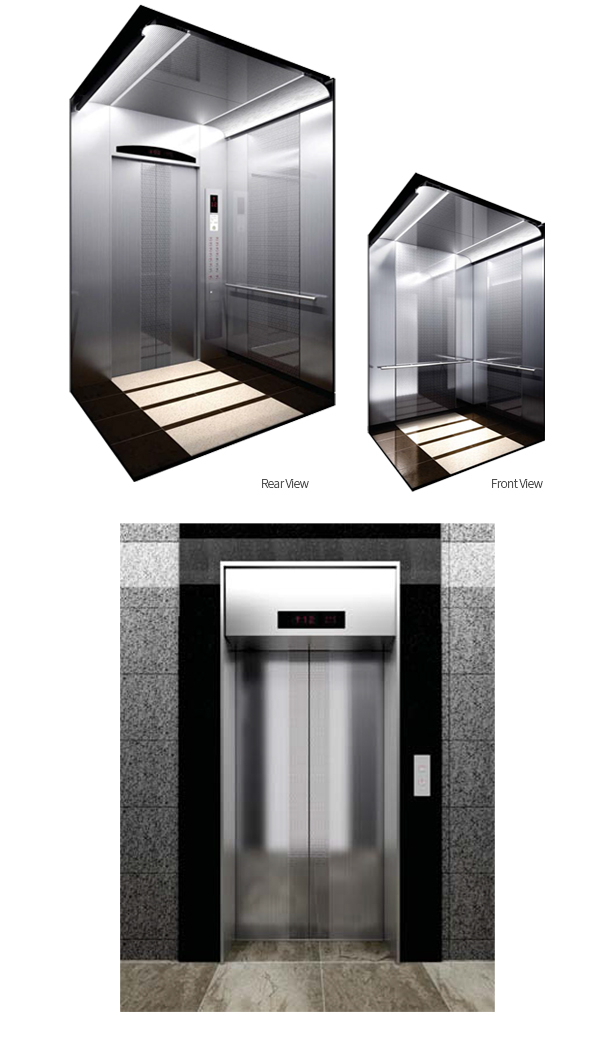

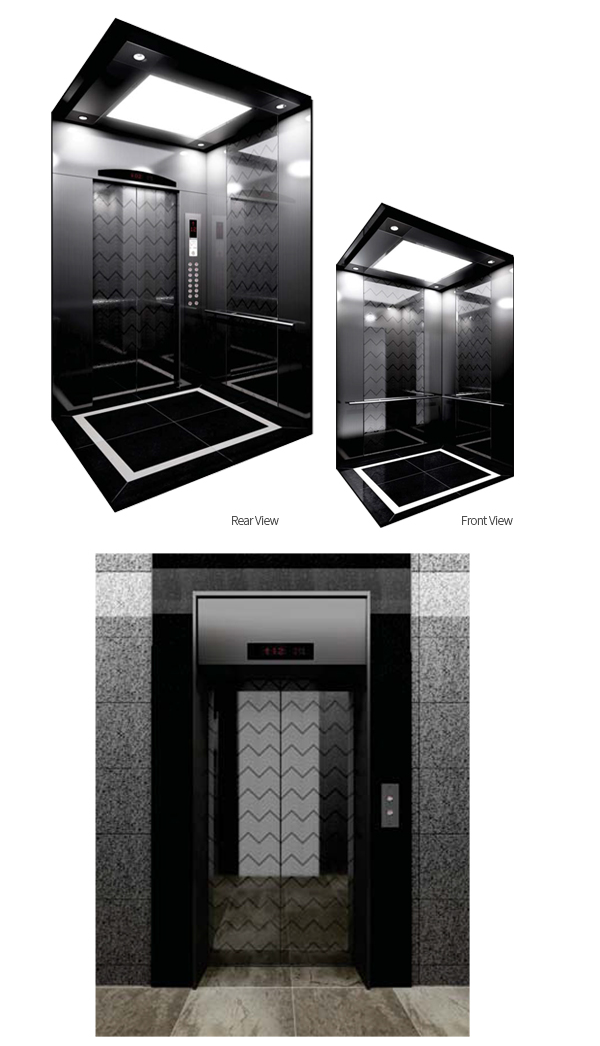

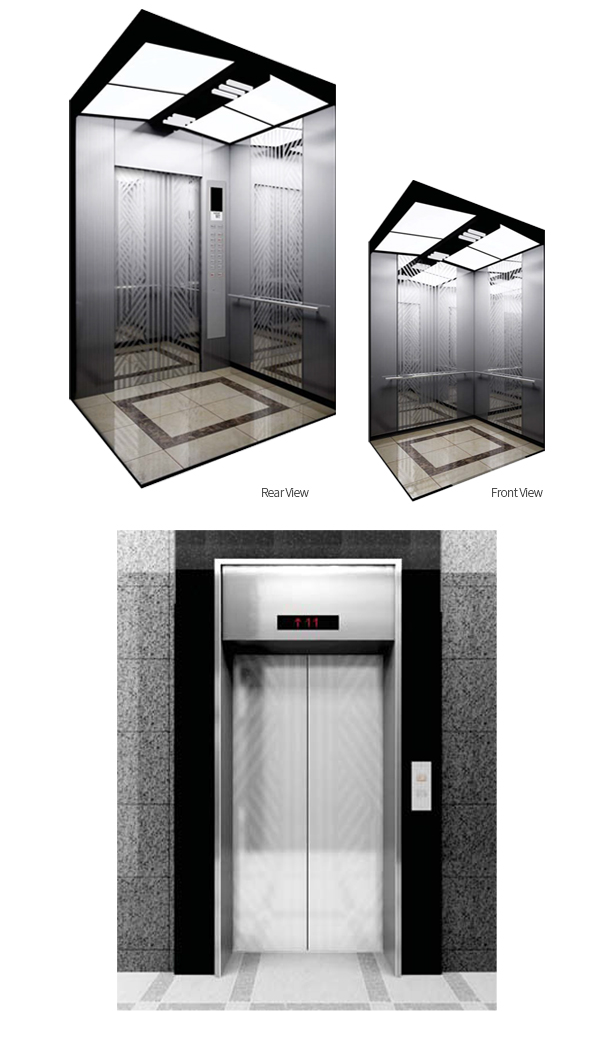

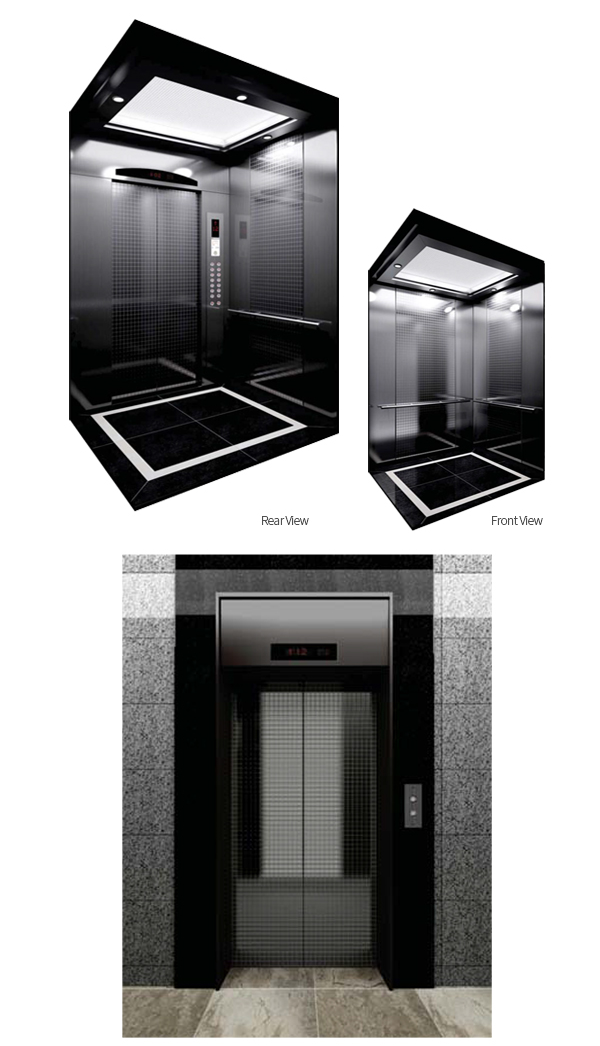

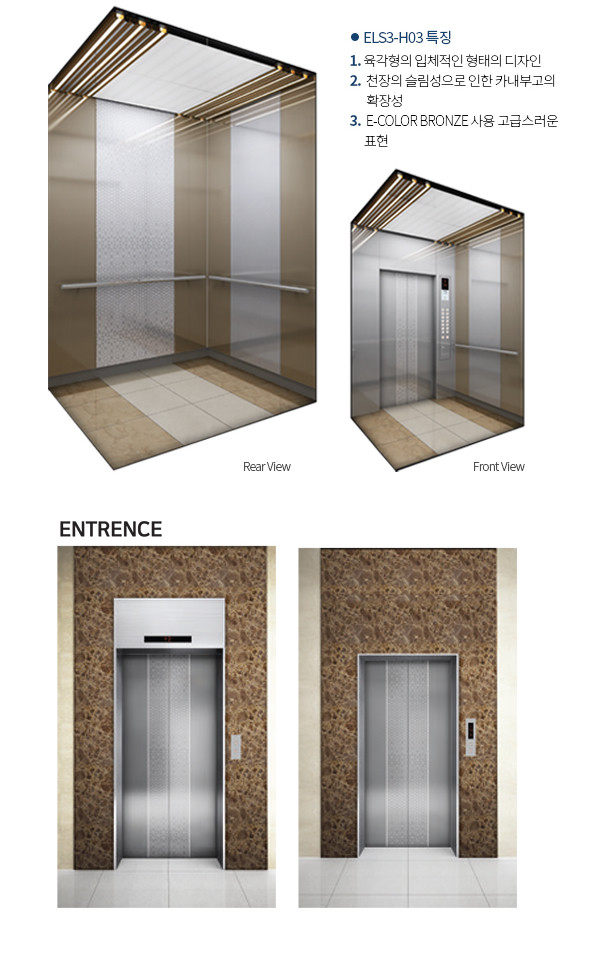

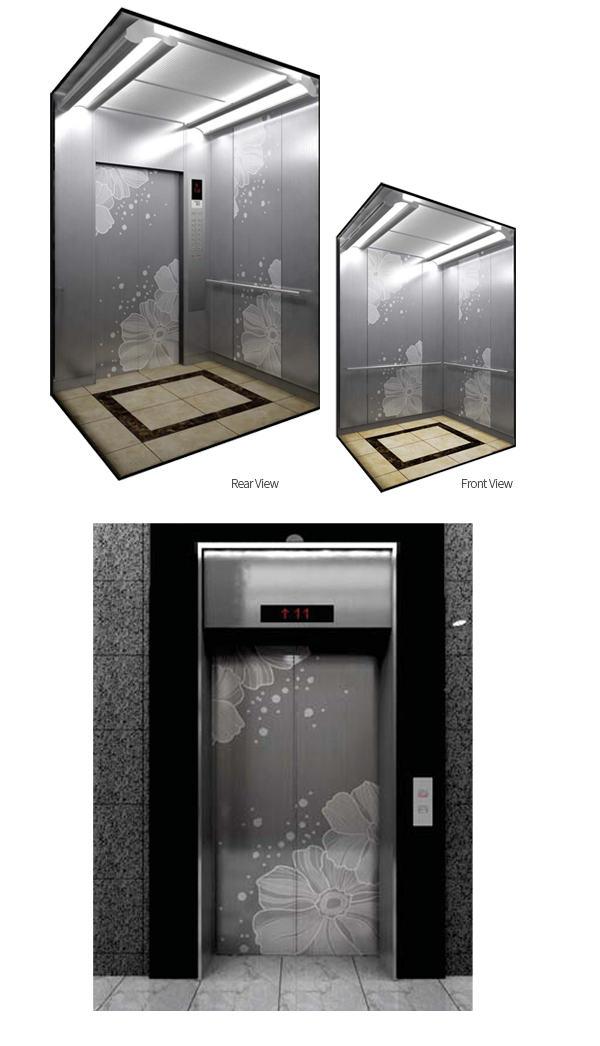

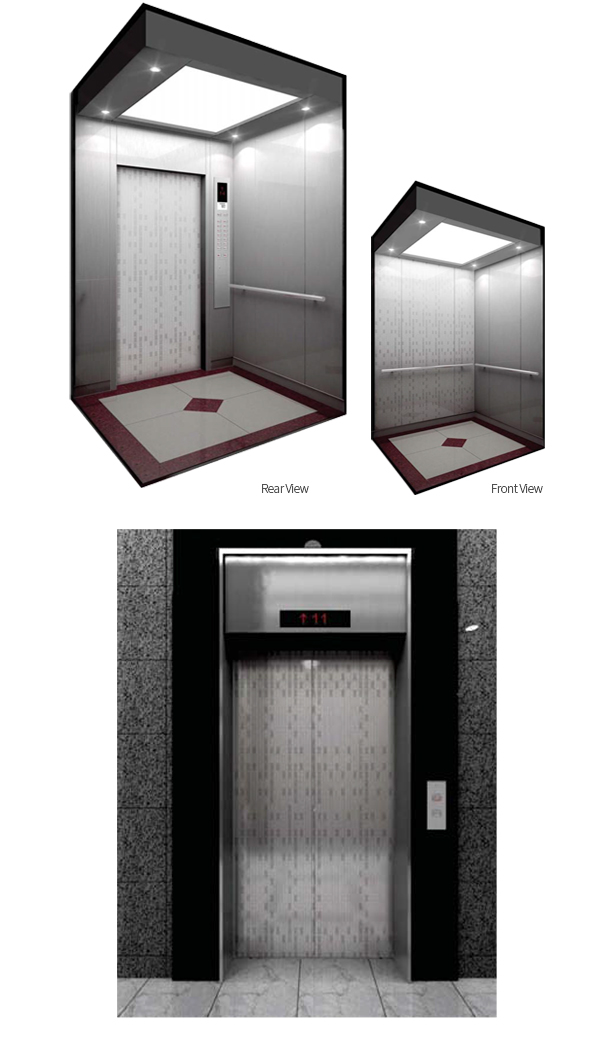

카(CAR) 디자인

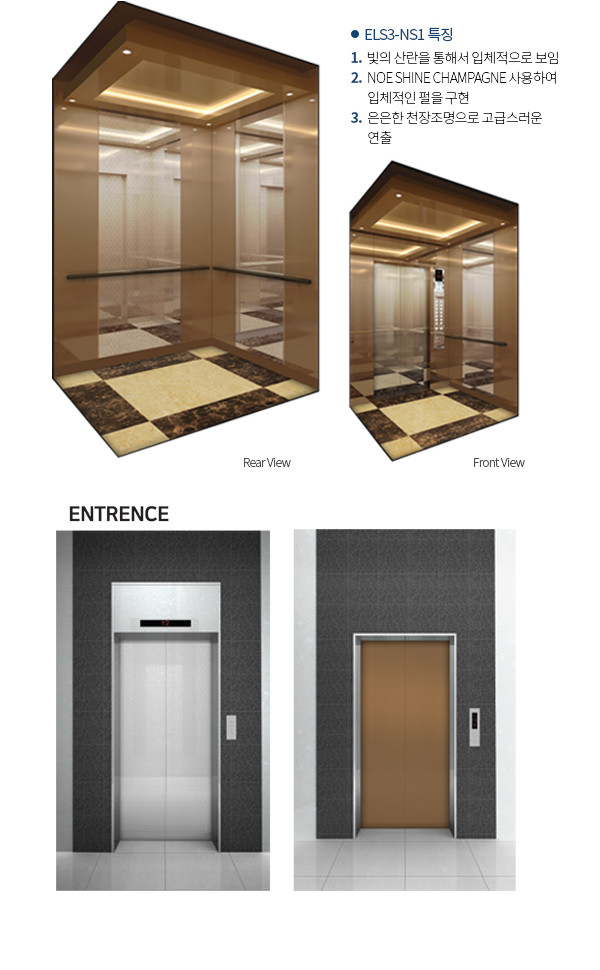

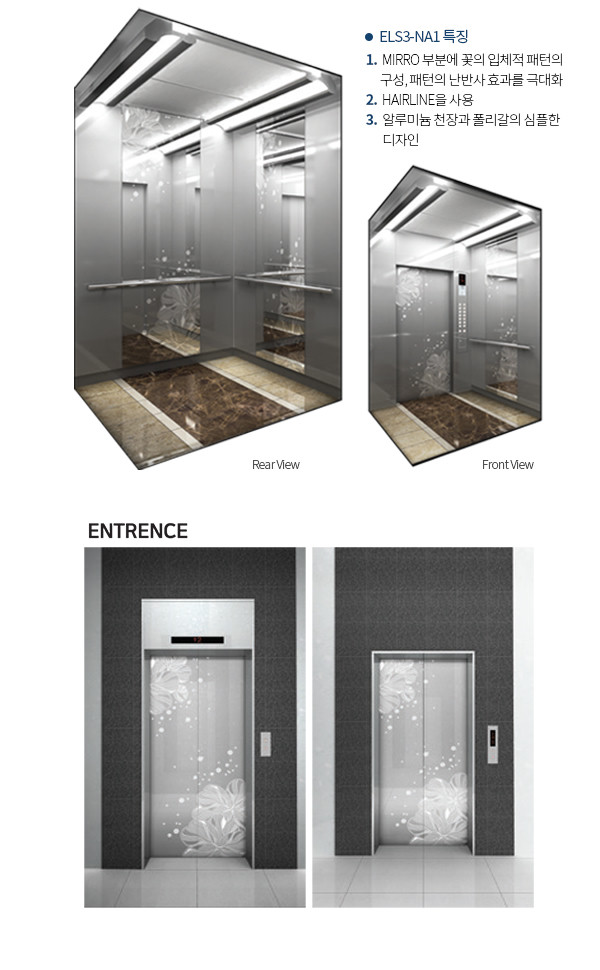

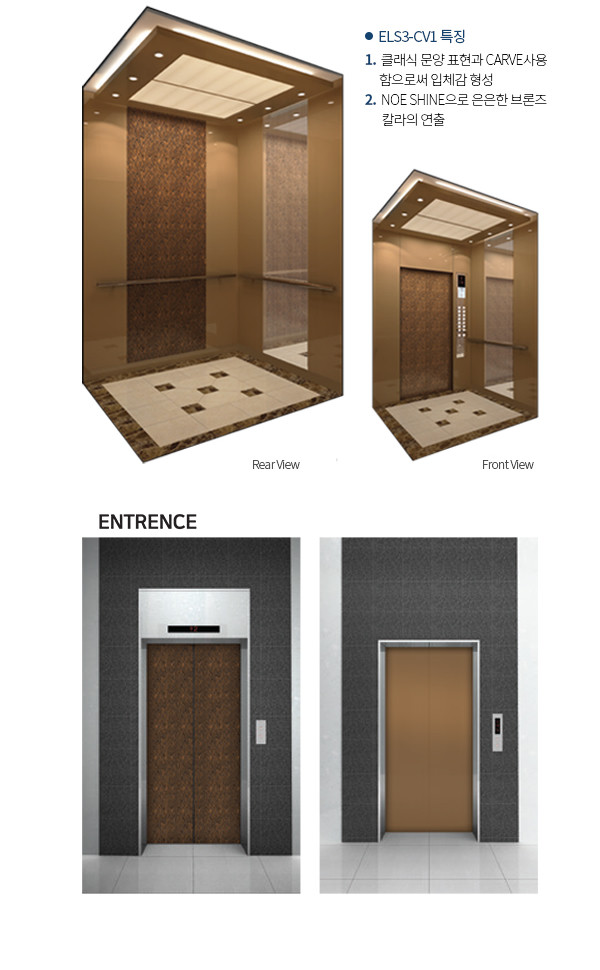

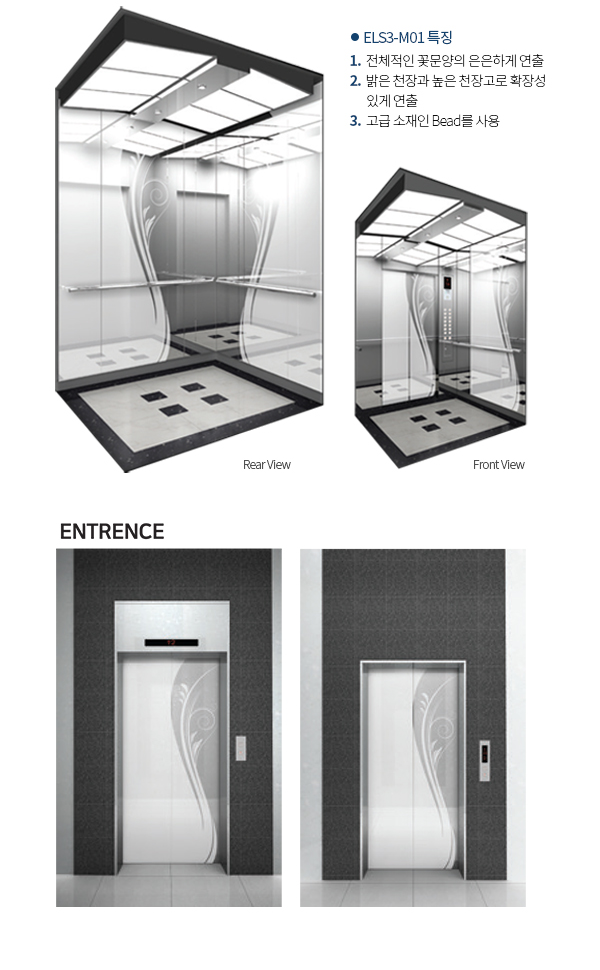

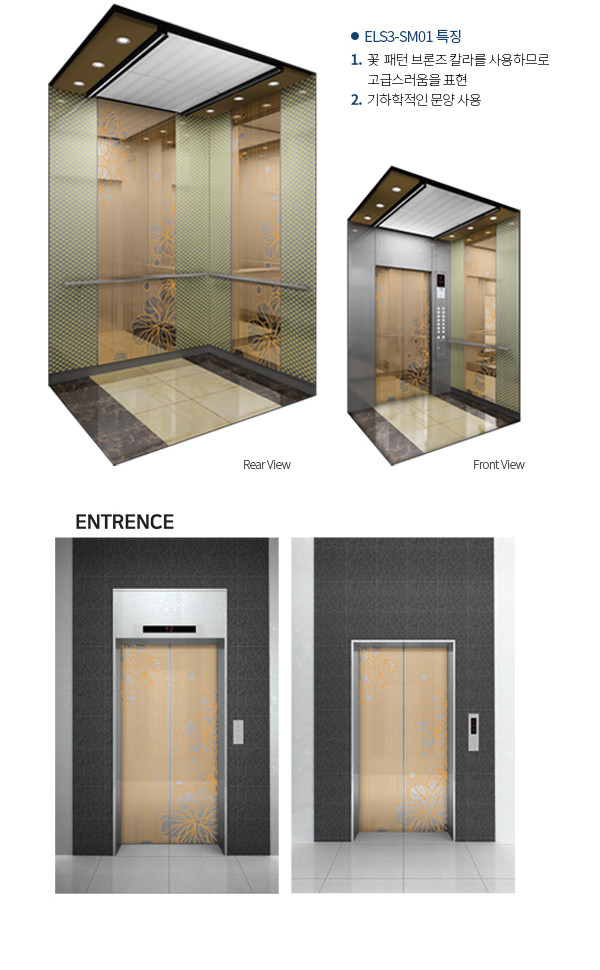

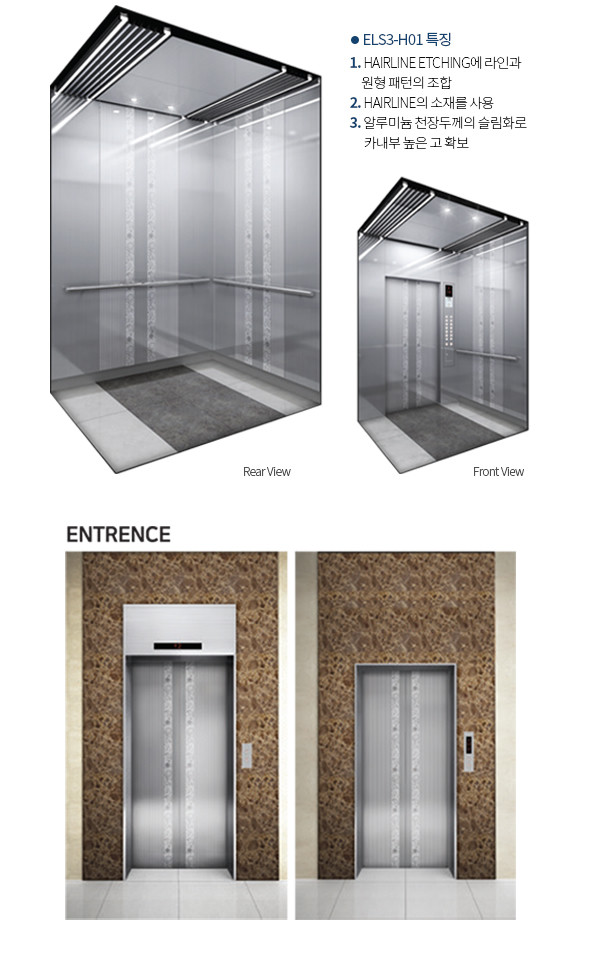

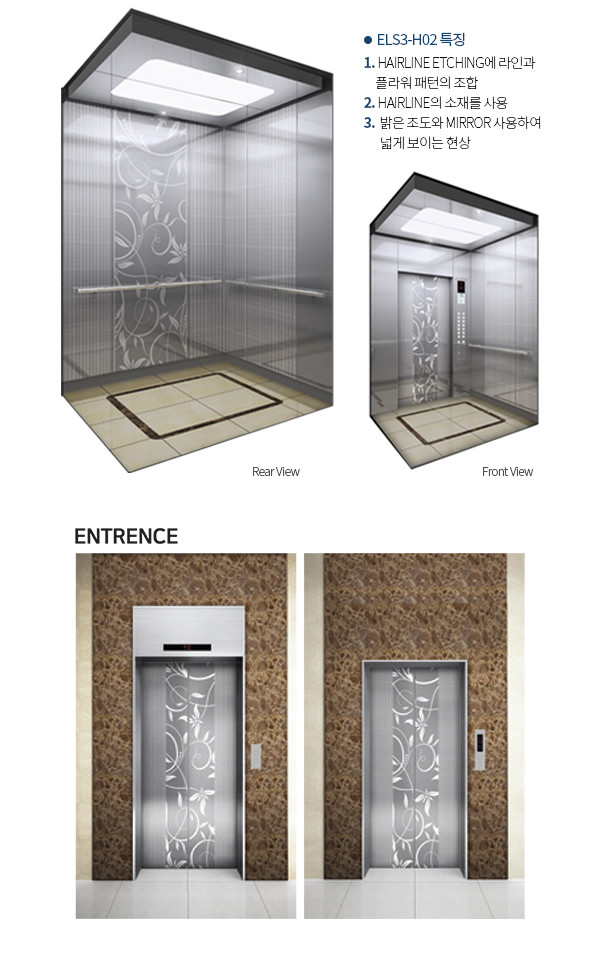

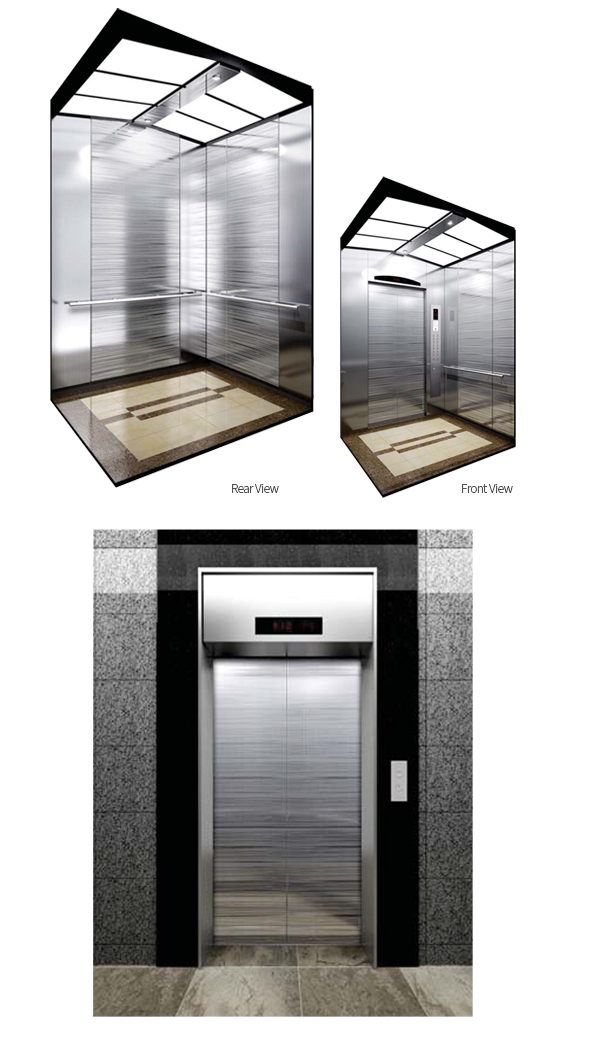

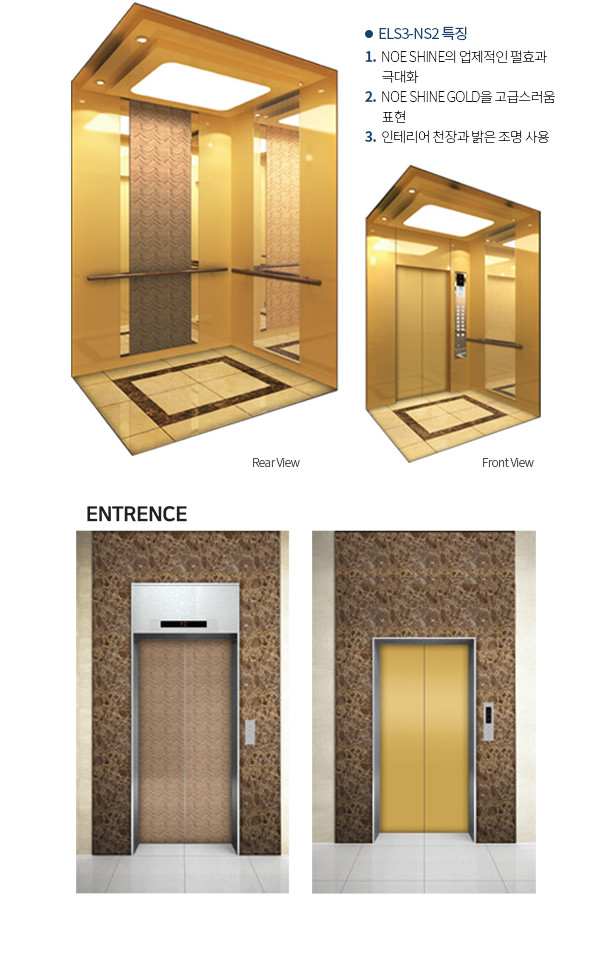

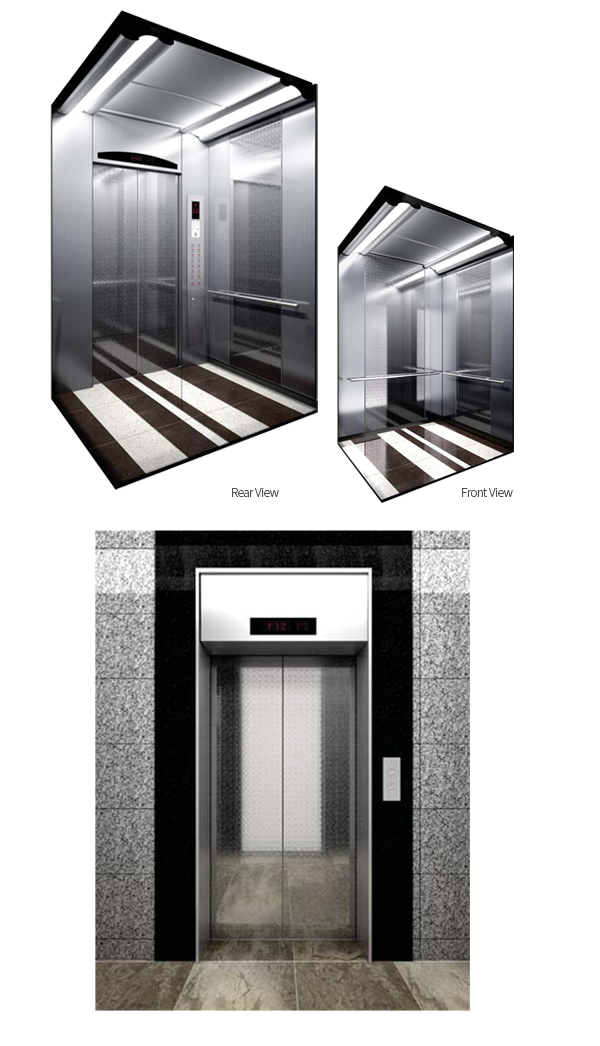

모델별 디자인

패턴 디자인

천장 (CEILING)

CEILING (standard)

CEILING (deluxe)

바닥 (FLOOR)

핸드레일 (HANDRAIL)

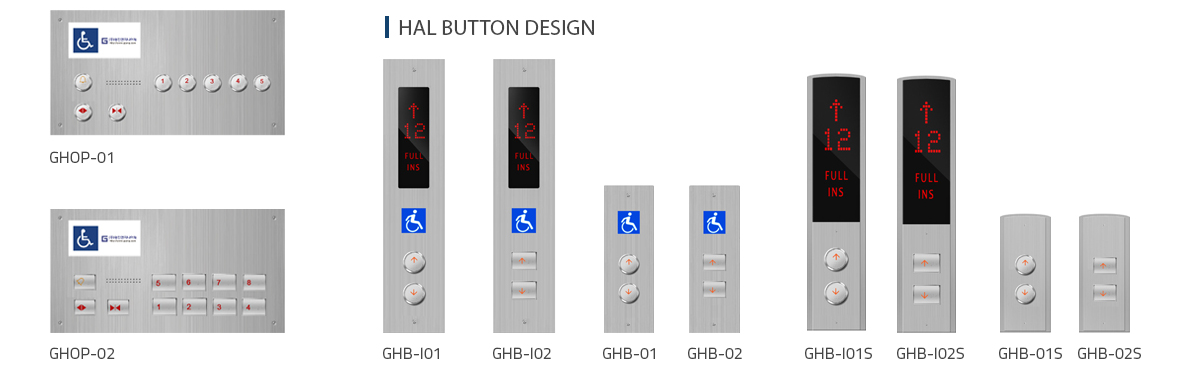

부속품 (FIXTURES)

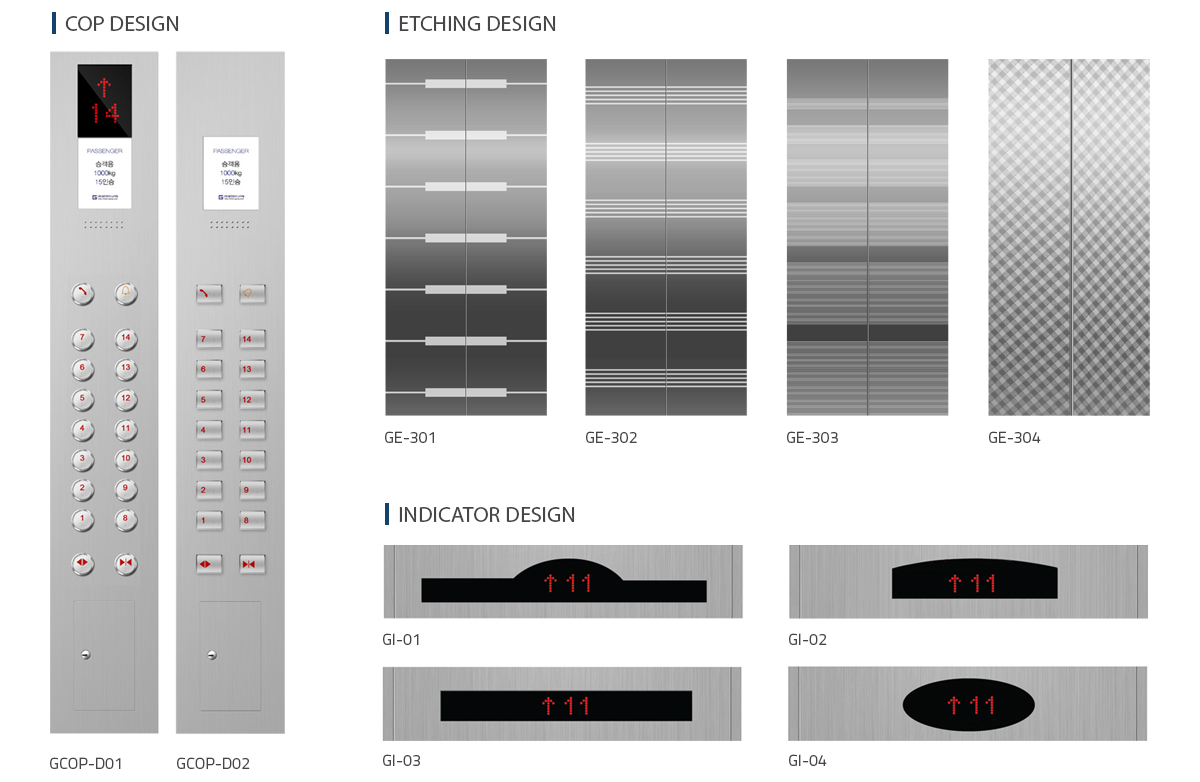

COP DESIGN · ETCHING DESIGN · INDICATOR DESIGN

사양 및 도면

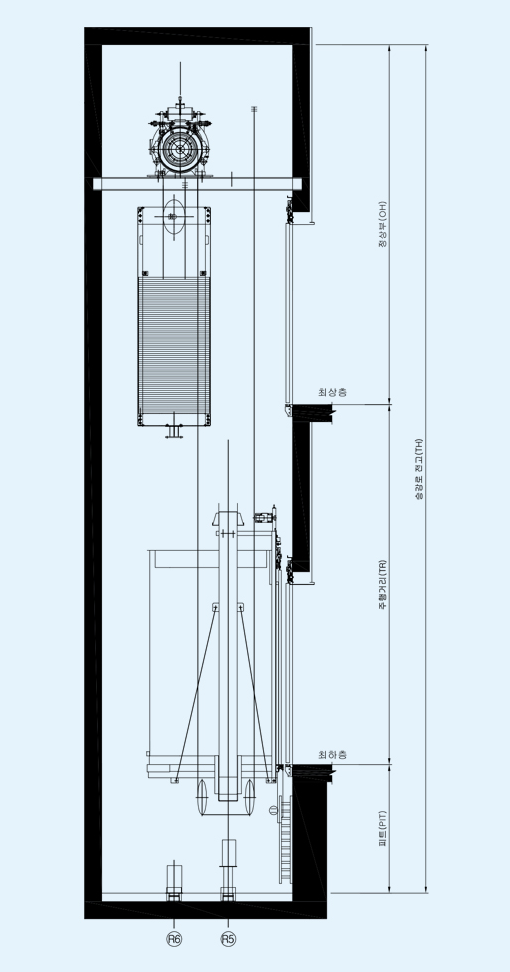

MRL (기계실 없는 타입)

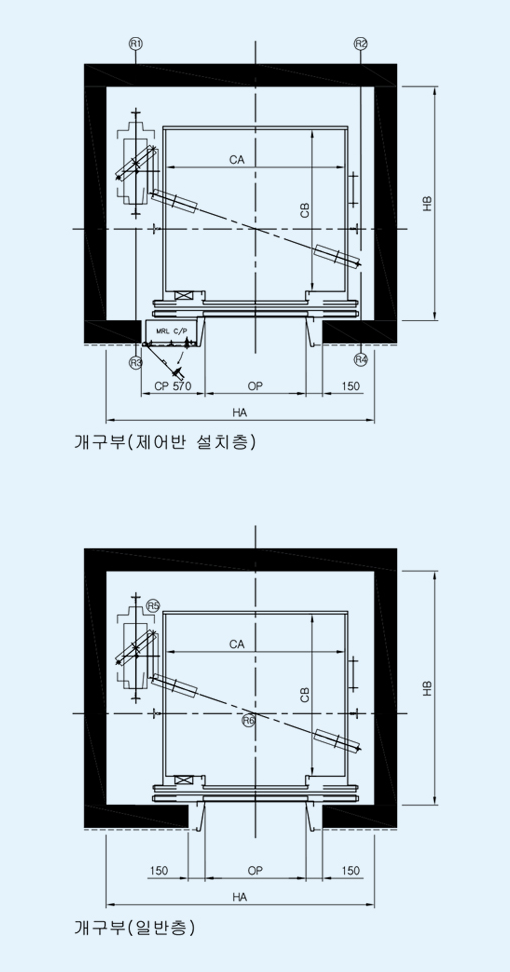

MRL 승강로 및 기계실 평면도 (1대 단독) — 승강로 및 기계실 평면도 (1대 단독)

표준규격 (최소규격)

속도	정원		출입구폭	CAR INSIDE	승강로 치수		모터	기계실 반력(kg)				피트 반력(N)
속도	인승	kg	OP	CA × CB	HA	HB	(kW)	R1	R2	R3	R4	R5	R6
60 90 105	8	550	800	1400 × 1000	2100	1800	4.5 6.8 7.9	2255	1720	725	1910	58468	47245
60 90 105	9	600	800	1400 × 1050	2100	1850	4.5 6.8 7.9	2381	1764	739	1980	61215	48972
60 90 105	10	680	800	1400 × 1150	2100	1900	4.5 6.8 7.9	2490	1847	830	2072	65139	51264
60 90 105	11	750	800	1400 × 1300	2100	2000	5.5 8.3 8.6	2600	1922	900	2158	68670	53367
60 90 105	13	900	900	1600 × 1300	2300	2150	6.7 10 11.7	2927	2332	1013	2174	77303	58939
60 90 105	15	1000	900	1600 × 1400	2300	2150	6.7 10 11.7	3173	2453	1027	2287	82404	62000
60 90 105	17	1150	1000	1800 × 1450	2600	2250	7.9 11.8 13.9	3155	2934	1485	2232	91037	67572
60 90 105	20	1350	1000	1800 × 1650	2600	2400	6.7 10 11.7	4080	3915	1920	2979	117720	90174
60 90 105	24	1600	1100	2000 × 1700	2850	2600	11 17.6 19.2	4692	4525	2208	3329	135378	102731

표준규격 이외의 치수는 당사로 문의바랍니다. (방화도어 적용 포함)
장애인용 엘리베이터인 경우 CA=1600 이상, CB=1350 이상 입니다.
승강장 간의 높이수치가 11m를 초과할 경우 승강로에 비상탈출구를 적용해야 하므로 당사로 문의 바랍니다.
관통형인 경우 11인승 이상부터 적용이 가능하며, 승강로 크기 관련 사항은 당사에 문의 바랍니다.
2대 이상의 카를 병렬로 설치할 경우 승강로 크기 및 출입구 위치와 관련 당사에 문의 바랍니다.

인승	속도	정상부	피트
인승	(m/min)	(OH)	(PIT)
8~17	45, 60 90 105	4200 4200 4200	1500 1800 2100
20, 24	45, 60 90 105	4200 4350 4450	1500 1800 2100

상기 치수는 카 내부 높이가 2250mm일 경우이며, 그 외의 것은 당사에 문의 바랍니다.
카 내부가 2450mm일 경우 OH + 200mm 입니다.
상기 치수는 방수마감 후의 치수이므로 반드시 건축 오차를 반영 바랍니다.
2대 이상의 카를 병렬로 설치할 경우 별도의 승강로 칸막이 공사가 필요합니다.
승강로 마감이 유리일 경우 반드시 접합유리를 적용하여야 하오니 당사에 문의 바랍니다.
승강로 상·하부에는 조명등을 설치하여야 합니다.
승강로 상부에는 강제환기장치를 설치하여야 합니다.
카의 폭과 출입구 폭이 상기 치수와 다를 경우 당사에 문의 바랍니다.

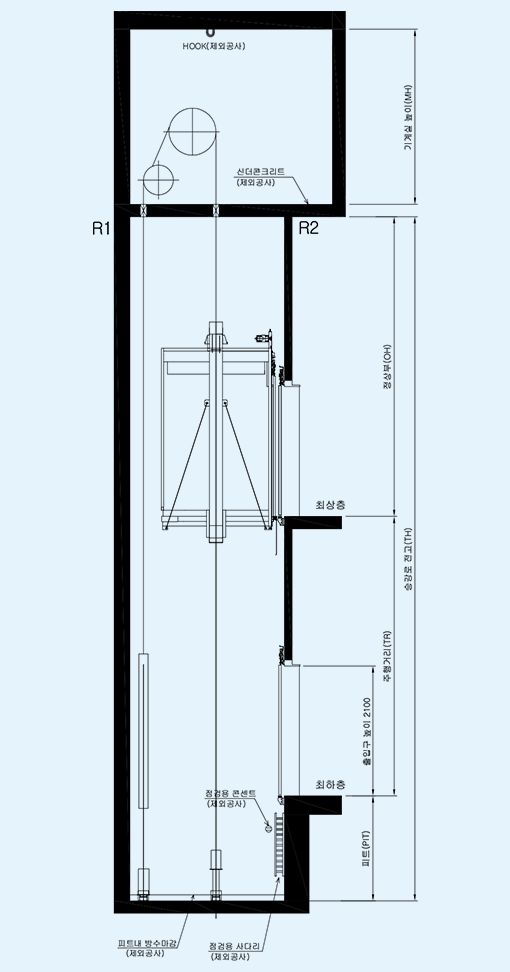

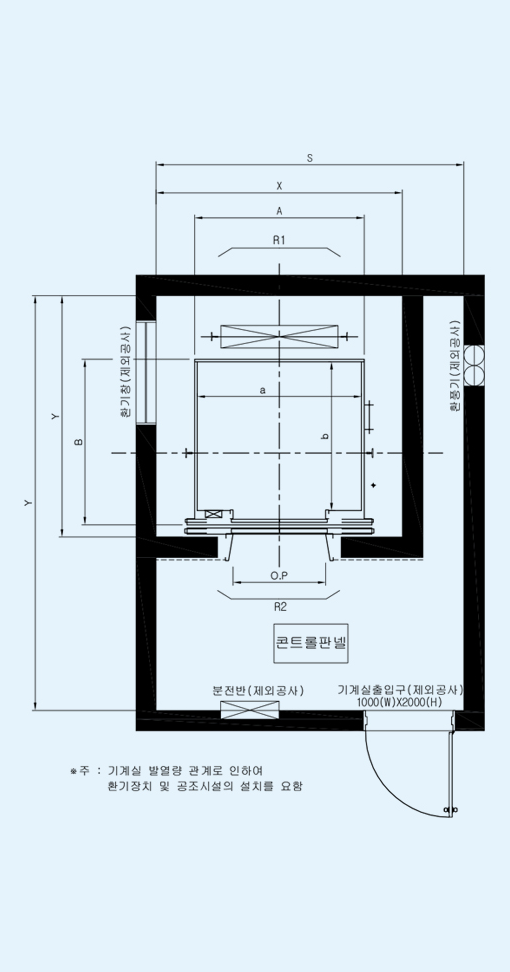

MR (기계실 있는 타입)

주의

정격속도(m/mim)	60	90	105
기계실 높이(HM)	2,200	2,200	2,200
오버헤드(OH)	4,600	4,800	5,000
피트(PIT)	1,500	1,800	2,100

주2) 기계실 발열량 계산식 kcal/h = F(시간) × L(계수) × S(정격속도), F(Factor:계수) : 1/40
주3) 제외공사는 건축물 공사임.
주4) 기계실 온도는 40℃, 습도 90% 이하로 유지하도록 환기창·환풍기 및 방진구조로 마감하여 주시기 바랍니다.

승객용 엘리베이터 표준제원

속도	정원		출입구폭	CAR 규격	승강로 규격				기계실 규격				기계실 반력		피트 반력
	인승	kg	mm	내부	1대단독		2대병렬		1대단독		2대병렬		R1	R2	R3	R4
	인승	kg	mm	AN×BN	AH	BH	AH	BH	AM	BM	AM	BM	kg	kg	kg	kg
60	6	450	800	1400 × 850	1800	1450	3800	1450	2100	3200	4200	3200	3600	2000	4200	3700
	8	550	800	1400 × 1030	1800	1630	3800	1630	2100	3400	4200	3400	4050	2500	4700	3900
	9	600	800	1400 × 1100	1800	1700	3800	1700	2100	3500	4200	3500	4100	2500	4900	4000
	10	680	800	1400 × 1250	1800	1850	3800	1850	2200	3650	4400	3650	4200	2810	5300	4400
	11	750	800	1400 × 1350	1800	1950	3800	1950	2200	3750	4400	3750	4550	2900	5600	4500
	13	900	900	1600 × 1350	2100	2000	4400	2000	2350	3800	4700	3800	5100	3800	7100	5700
	15	900	900	1600 × 1350	2100	2000	4400	2000	2350	3800	4700	3800	5100	3800	7100	5700
	17	1150	1000	1800 × 1500	2400	2250	4800	2250	2600	4050	5200	4050	8000	5200	9500	4800
	17	1150	1100	2000 × 1350	2600	2100	5200	2100	2800	3900	5600	3900	8000	5200	9500	4800
	20	1350	1000	1800 × 1700	2400	2450	4800	2450	2600	4250	5200	4250	8900	6000	10800	8800
	20	1350	1100	2000 × 1500	2600	2250	5200	2250	2800	4050	5600	4050	8900	6000	10800	8800
	24	1600	1000	2000 × 1750	2500	2500	5200	2500	2900	4300	5800	4300	10200	7000	12700	10200
	24	1600	1100	2150 × 1600	2650	2350	5500	2350	3050	4150	6100	4150	10200	7000	12700	10020
90 (105)	8	550	800	1400 × 1030	1800	1630	3800	1630	2200	3600	4400	3600	4200	2500	4850	4100
	9	600	800	1400 × 1100	1800	1700	3800	1700	2200	3700	4400	3700	4500	3100	5300	4600
	10	680	800	1400 × 1250	1800	1850	3800	1850	2200	3850	4400	3850	4900	3400	6000	4900
	11	750	800	1400 × 1350	1800	1950	3800	1950	2200	3950	4400	3950	5250	3700	6300	5200
	13	900	900	1600 × 1350	2100	2100	2250	4400	21000	2500	4100	5000	5750	4100	7750	6300
	15	1000	900	1600 × 1500	2100	2250	4400	2250	2500	4250	5000	4250	6150	4600	8200	7100
	17	1150	1000	1800 × 1500	2400	2300	5000	2300	2900	4300	5800	4300	9400	7750	10900	9200
	17	1150	1100	2000 × 1350	2600	2150	5400	2150	3100	4150	6500	4150	9400	7750	10900	9200
	20	1350	1000	1800 × 1700	2400	2500	5000	2500	2900	4500	5800	4500	10000	8250	12000	10000
	20	1350	1100	2000 × 1500	2600	2300	5400	2300	3100	4300	6200	4300	10000	8250	12000	10000
	24	1600	1000	2000 × 1750	2600	2550	5400	2550	3100	4550	6250	4550	11550	8700	15000	12700
	24	1600	1100	2150 × 1600	2750	2400	5700	2400	3250	4400	6500	4400	11550	8700	15000	12700

제외공사

다음 사항은 엘리베이터 설치공사에 있어서 본 견적 및 계약에서 건물측 공사분이며, 귀사에서 시공 또는 공급 바랍니다.

승강로 관계
작업내용	건축	전기
① 각층 출입구 주위 벽의 구멍뚫기 공사(출이비구, 승장버튼, 위치표시등) 및 바닥 마감공사(몰탈 채우기 포함)	O O
② 출입구 좌우측 문틀 고정용 철근설치공사	O
③ 각층 승강실 부분의 돌출부 공사	O	O
④ 피트 점검용 사다리 및 콘센트 설치공사 (필요시)	O
⑤ 피트 내 방수처리 공사 및 콘셉트 설치공사	O
⑥ 승강로 칸막이용 또는 중간빔재의 공급 및 이의 설치공사(필요시)		O
⑦ 감시반 설치시 감시반에서 부터 승강로 까지의 감사반용 전선의 배관 배선공사 *철골 구조로 시공시 승강로 관계 사항은 별도의 문의 바람.

기계실 관계
작업내용	건축	전기
① 기계실 바닥의 기기 반입구, 로프 구멍 뚫기 및 동마감공사(신다콘크리트)	O
② 기계실 천정의 활차 또는 Hook 설치공사	O
③ 기계실 바닥 보강빔재 설치공사(필요시)	O
④ 동력 및 Car내 조명, 비상등용 전원의 기계실 엘리베이터 수전반 까지의 인입공사	O	O
⑤ 기계실 이외의 장소에 인터폰 설치시 승강로 밖의 배관 배선공사		O O
⑥ 기계실 조명 설비 및 점검용 콘센트 설비 공사		O
⑦ 설치공사중 공사용 및 시운전용 가설 전원공사 및 전력 무상공급	O
⑧ 공사용 사무실 및 기자재 보관 장소의 무상공급

특징 및 특허

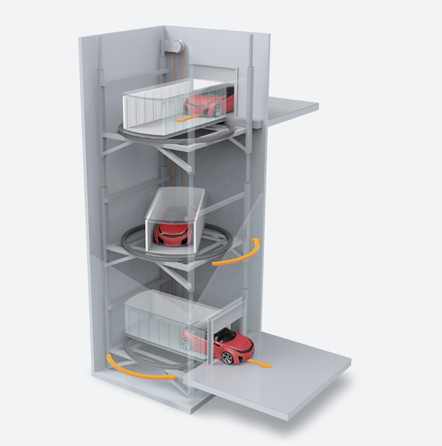

출입구가 다른 턴테이블 내장형 자동차용 엘리베이터“방향전환장치 내장형 카리프트”

국내 최초 기술표준원 인증획득

기존의 자동차용 엘리베이터에 턴테이블을 탑재하여 자유로운 방향회전이 가능합니다.
45˚·90˚·180˚ 회전이 가능하므로 4면 어느 방향에서나 입·출고가 가능합니다.
출입구 위치 및 진입 방향에 무관하게 운전자는 항상 전진으로 입·출고가 가능합니다.
본 시스템은 당사의 특허제품이므로 유사품에 주의하시기 바랍니다.

동작 순서

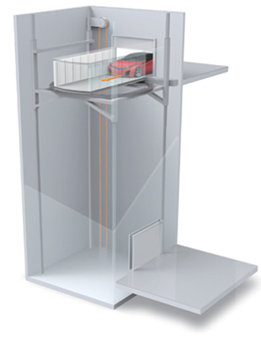

Step 01

엘리베이터 문이 열리고
엘리베이터로 차량이 진입

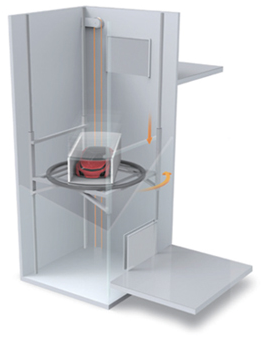

Step 02

정지층으로
엘리베이터가 이동

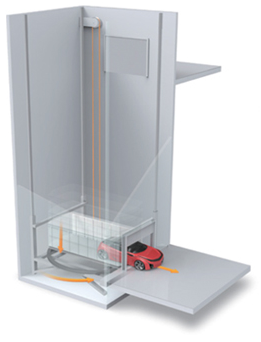

Step 03

정지층 도착 후 차량 정면이 출구로
향하도록 회전, 손쉽게 주차장 입고

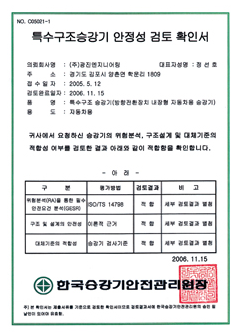

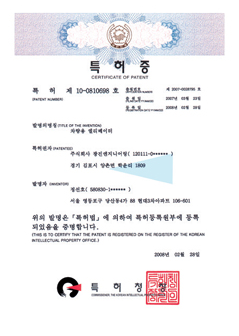

특허 및 특수구조승강기 안전성검토확인서

사양 및 도면

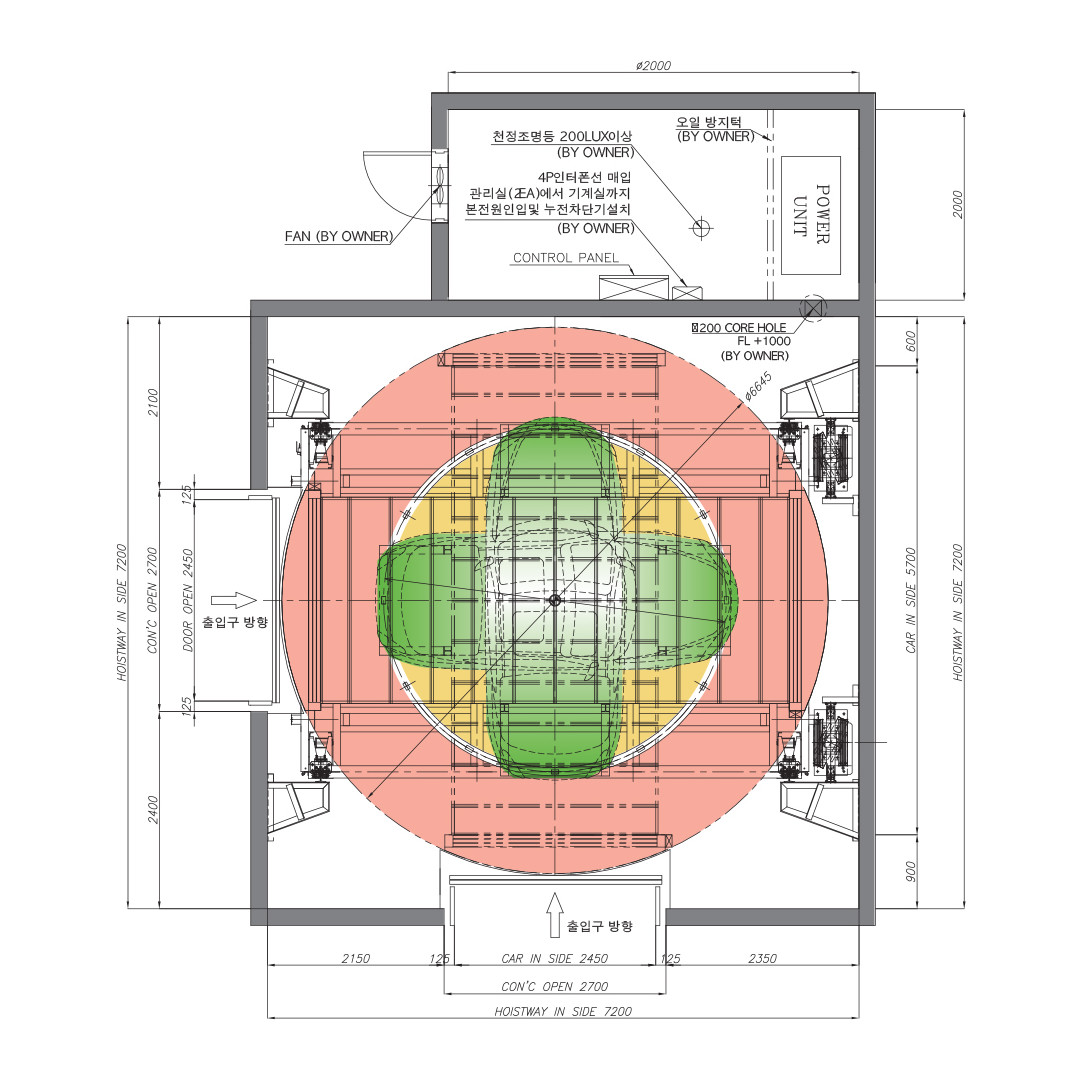

평면도

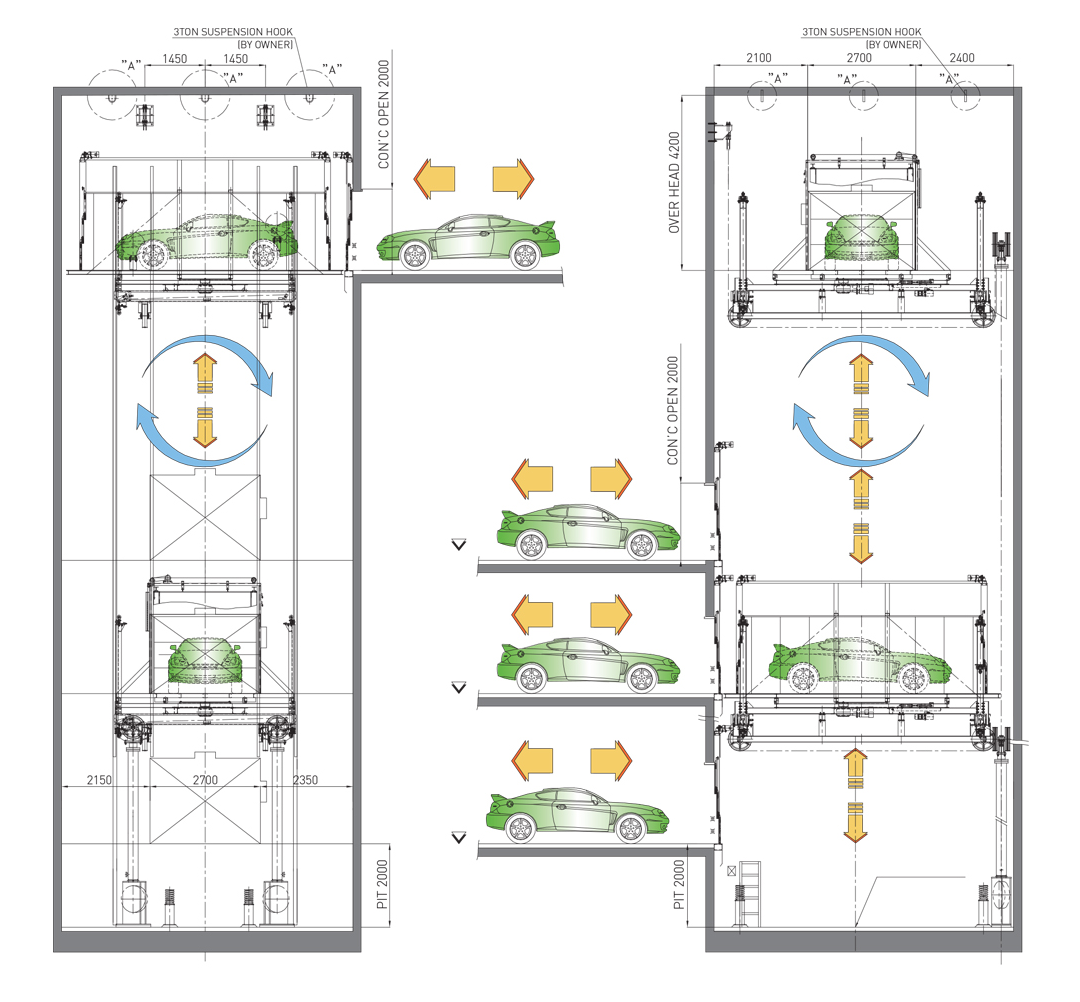

단면도

사양/적요	2200 KG	3000 KG
MOTOR CAPACITY	37KW×2P	40KW×2P
POWER SUPPLY	AC 3Φ380V60Hz	AC 3Φ380V60Hz
SPEED	15 M/MIN	15 M/MIN
CONTROL	HYDRAULIC VALVE CONTROL	HYDRAULIC VALVE CONTROL
DOOR SYSTEM	2PANEL UP DOOR	2PANEL UP DOOR
CAR SIZE	2450^W×5700^D×1800^H	2450^W×5700^D×1850^H
DOOR SIZE	2450^W×1800^H	2450^W×1850^H
WIRE ROPE	Φ12, 10EA	Φ12, 10EA
CAR RAIL	24KG/M	24KG/M
COUNTER (CYL) RAIL	18KG/M	18KG/M
MACHINE ROOM	2000W×2000D×2100H	2000W×2000D×2100H

디자인

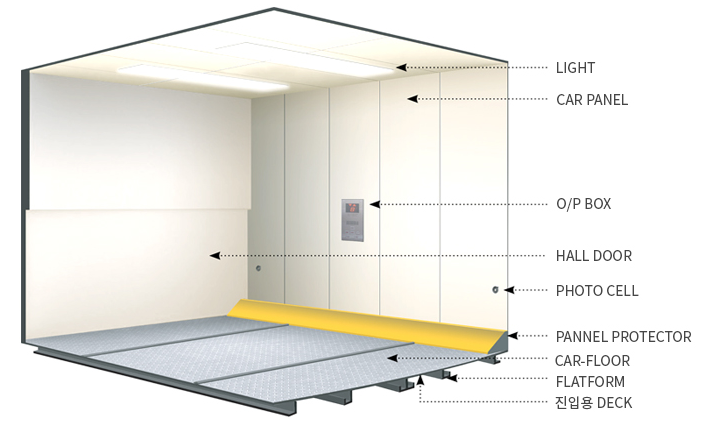

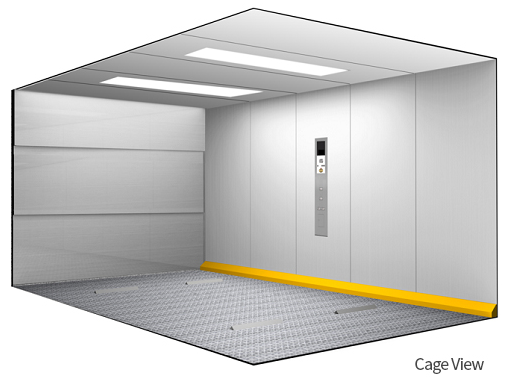

카 박스 디자인 (CAR BOX DESIGN)

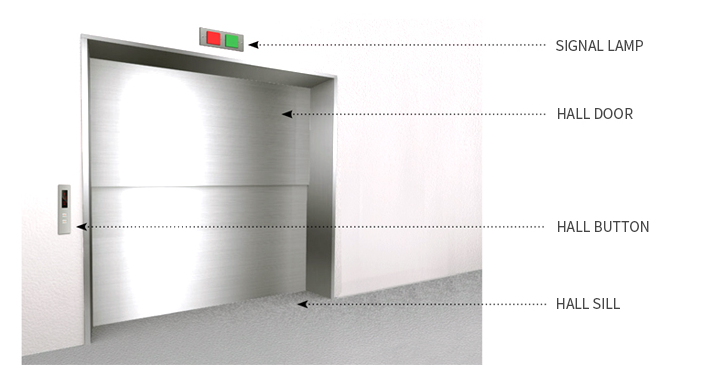

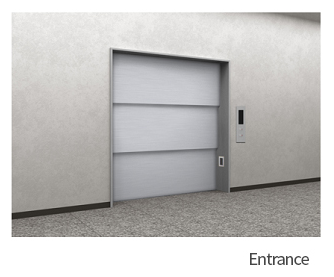

출입구 디자인 (ENTRANCE DESIGN)

신호 · 조작 사양

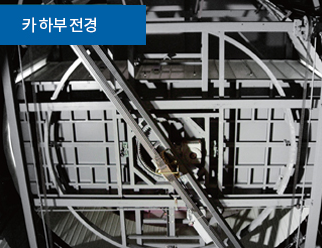

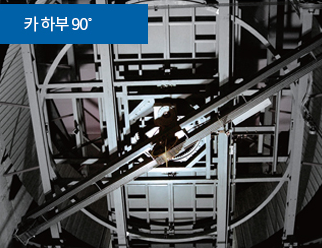

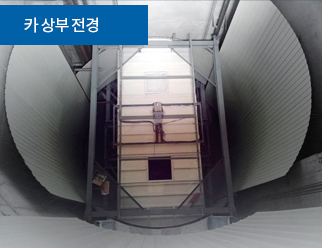

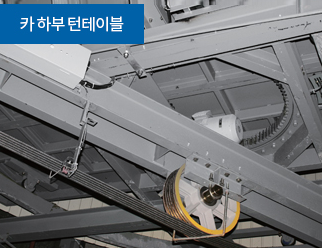

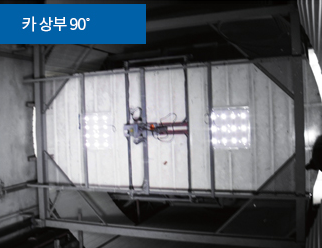

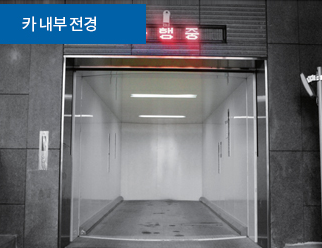

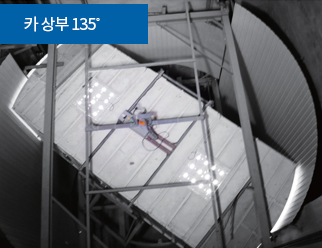

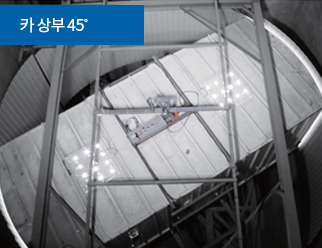

카 상 · 하부 회전 전경

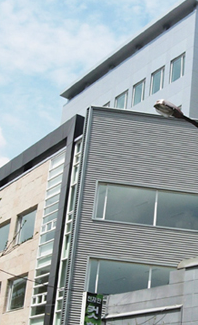

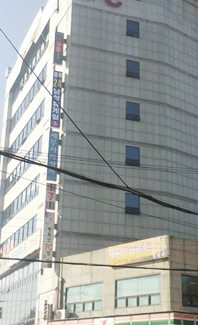

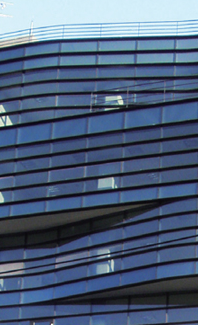

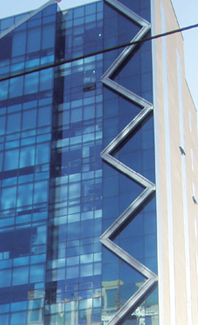

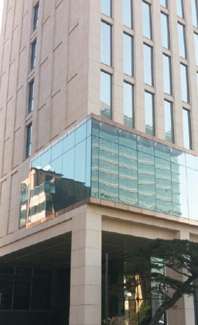

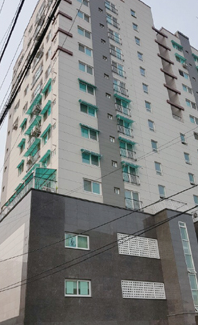

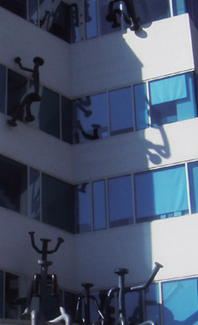

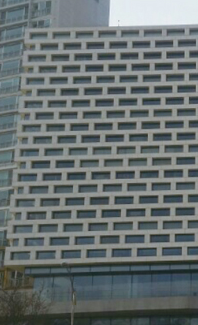

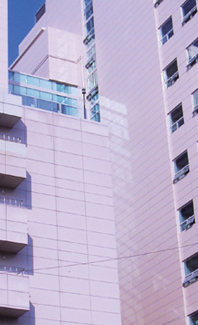

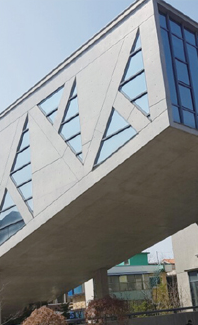

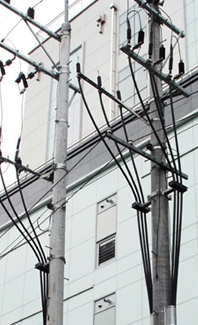

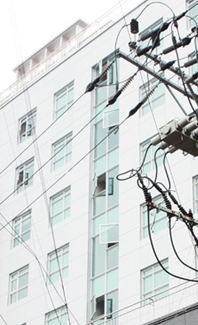

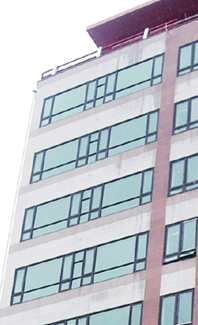

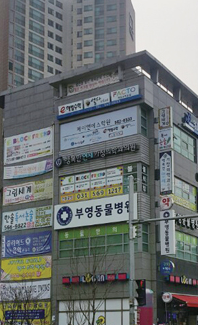

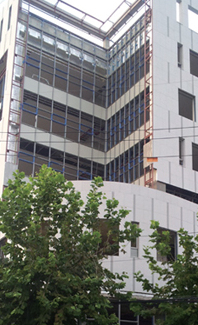

시공 완료 현장

신사동 ICT타워
논현동 마루빌딩
당진 수청 타워
삼성동 대웅제약
작전동 한림병원
청파동 명신프라자
부천 휴먼스빌
부천 알찬집 오피스텔
연남동 이노베이스

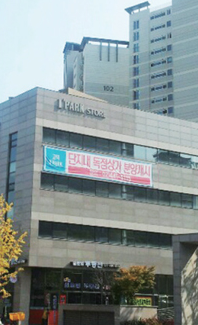

고덕동 아이파크 현대APT 상가
양주 나라빌딩
남양주 동부센트레빌
김영삼대통령 기념관
광명더프라임오피스텔
청담호텔
재능교육혜화동문화센터

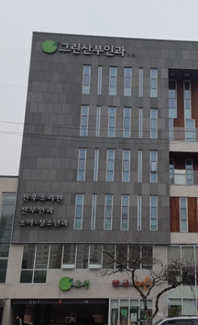

가좌동그린산부인과
서울 마곡동 (주)엘컴텍연구시설
아산 모종동 오피스텔 (대일종합건설)
파주 유원사 사옥
춘의동 오피스텔상가 (주영토건)
안양 호계동 근생빌딩
안양 호계동 오피스텔 (창 건축)
아산 모종동 충무병원
서울 청담동근생빌딩

유압간접식

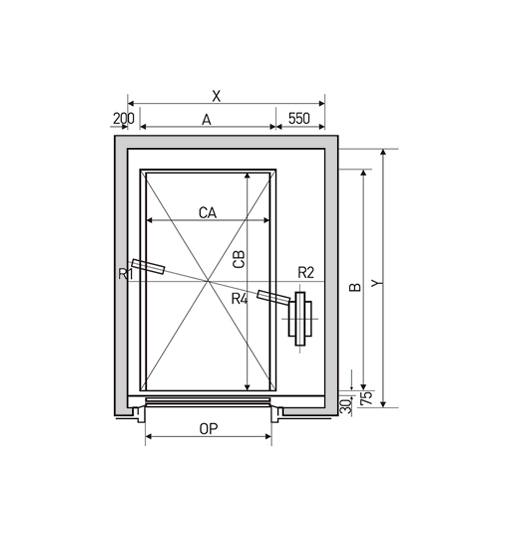

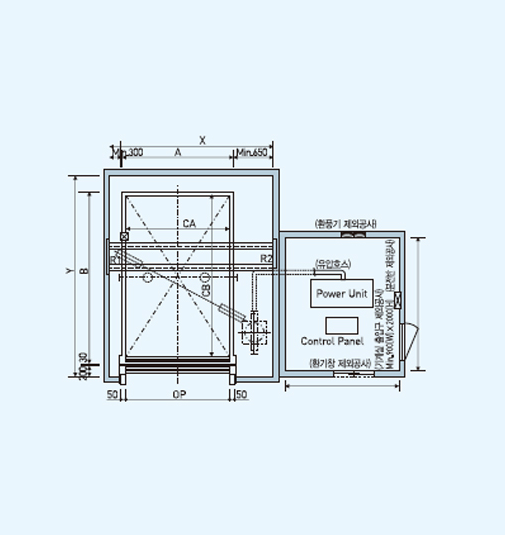

승강로 및 기계실 평면도

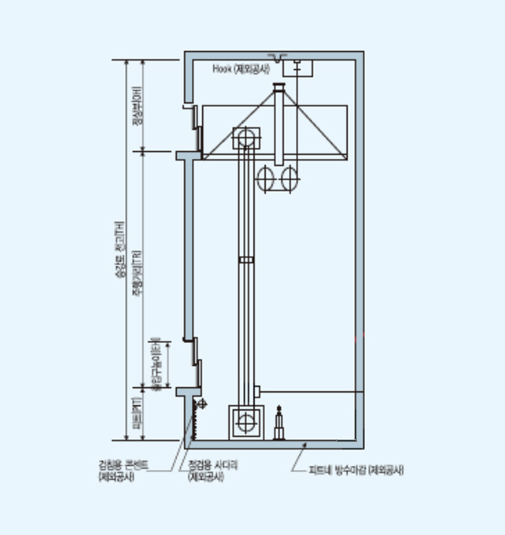

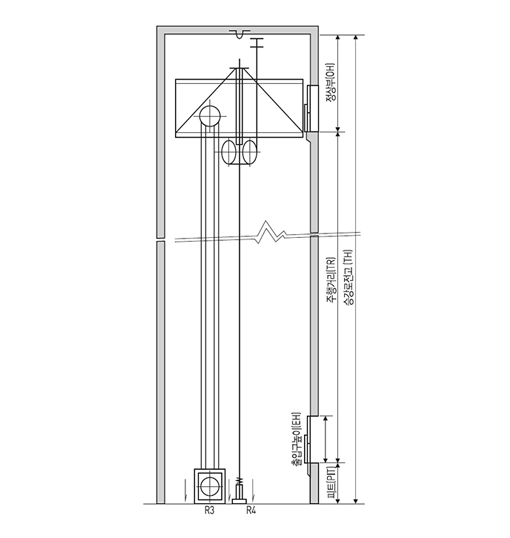

승강로 단면도

표준제원 (단위:mm)

MAX LOAD (kg)	SPEED (m/min)	CAR SIZE		OPENING		HOISTWAY DIMENSION				BUFFER REACTION			승강행정 (MAX)
MAX LOAD (kg)	SPEED (m/min)	CA	CB	OP	H	X	Y	P (Pit)	OH (Over Head)	R1	R2	R3	승강행정 (MAX)
1000	20	1800	2000	2000	2100	2700	2600	1500	4300	6900	3800	13400	22m
1000	20	1800	2000	2000	2100	2700	2600	1500	4300	5700	5200	13700
1500	20	2200	2400	2200	2100	3100	3000	1500	4300	10700	5200	18900
1500	20	2200	2400	2200	2100	3100	3000	1500	4300	11500	5500	21400
2000	20	2200	3000	2200	2100	3150	3600	1500	4300	13800	6700	22400
2000	20	2200	3000	2200	2100	3150	3600	1500	4300	13800	6700	22400
2500	20	2500	3000	2500	2500	3450	3600	1600	4800	15600	7200	28200
2500	20	2500	3000	2500	2500	3450	3600	1600	4800	16600	7700	29900
3000	20	2800	3400	2800	2500	3860	4000	1600	4800	18800	9400	18800	20m
3500	10,20	2800	3800	2800	2500	3860	4500	1600	4800	21000	1080	21000
4000	10,20	3000	4500	3000	2500	4060	5300	1800	4800	23600	11900	23600
5000	10,20	3200	5000	3200	3000	4350	5600	1800	5600	29800	14400	29800	18m
6000	10,20	3500	5800	3500	3000	4730	6500	2000	5600	36200	18000	36200
7000	10,20	4500	5800	4500	3000	5700	6500	2000	5600	44000	21600	44000

로프식

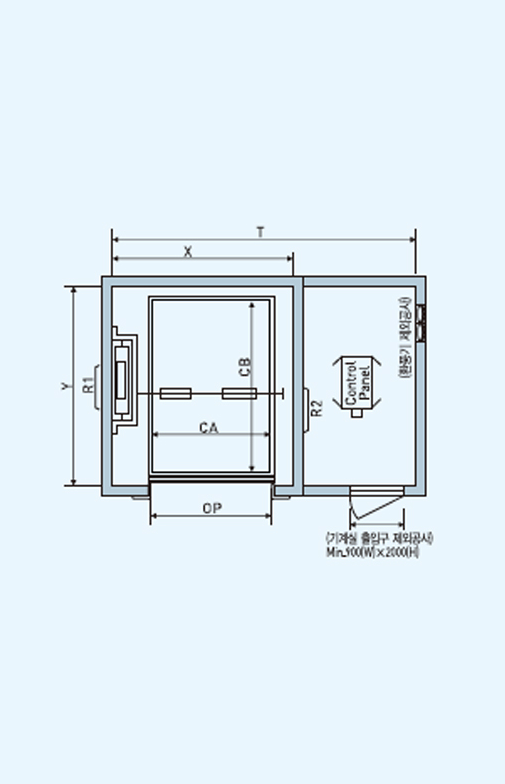

승강로 및 기계실 평면도

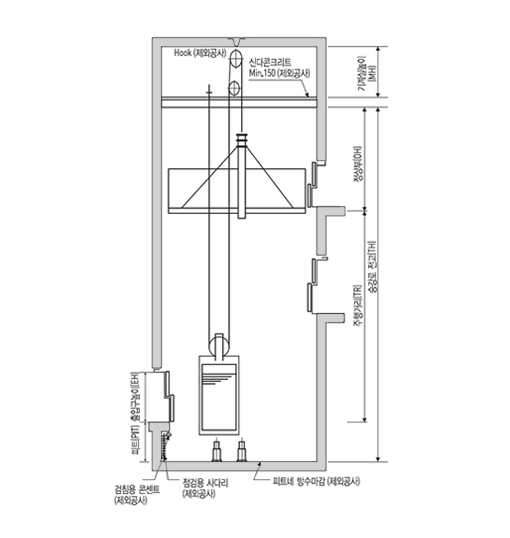

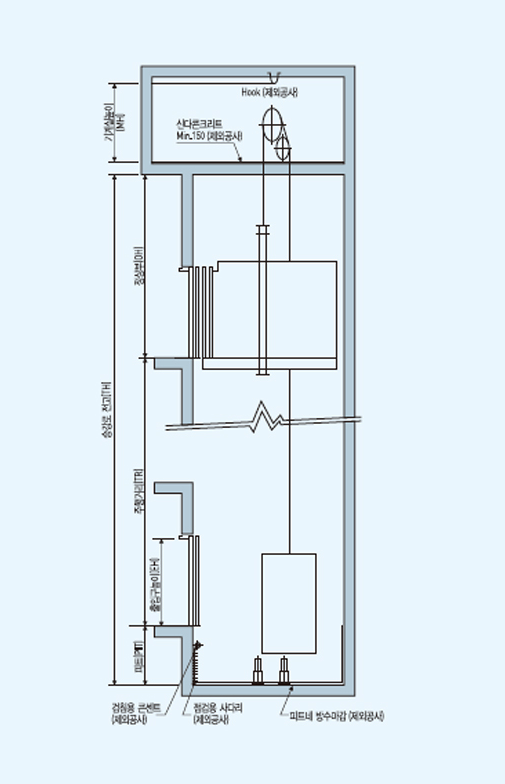

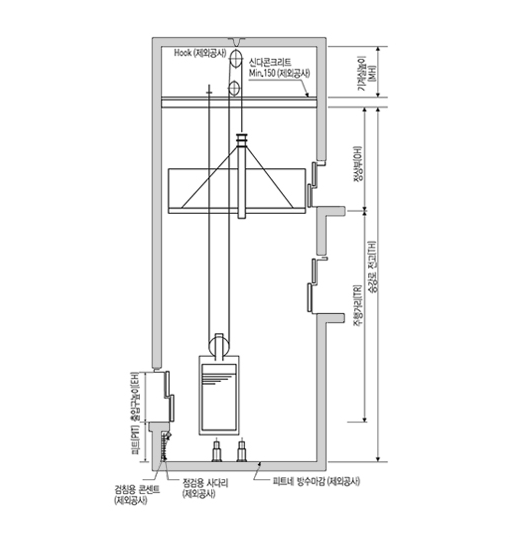

승강로 단면도

표준제원 (단위:mm)

MAX LOAD (kg)	SPEED (m/min)	CAR SIZE		OPENING		HOISTWAY DIMENSION				MACHINE ROOM DIMENSION			MACHIN ROOM CAPACITY(kg)		BUFFER REACTION
MAX LOAD (kg)	SPEED (m/min)	CA	CB	OP	H	X	Y	P (Pit)	OH (Over Head)	MX	MY	MH	R1	R2	R3	R4
1000	30,45,60	1300	2000	2000	2100	2700	2400	1500	4400	4700	2600	2300	6900	3800	13400	10900
1000	30,45,60	1300	2000	2000	2100	2700	2400	1500	4400	4700	2600	2300	5700	6200	13700	11200
1500	30,45,60	2200	2300	2200	2100	3100	2800	1500	4400	5200	3000	2300	10700	6200	18900	15100
1500	30,45,60	2200	2300	2200	2100	3100	2800	1500	4400	5200	3000	2300	11500	5200	21400	17800
2000	30,45,60	2200	3000	2200	2100	3150	3400	1500	4400	5200	3400	2300	13800	5500	22400	19400
2000	30,45,60	2200	3000	2200	2100	3150	3400	1500	4400	5200	3400	2300	13800	6700	22400	19400
2500	30,45	2500	3000	2500	2500	3450	3400	1600	4900	5500	3600	2300	15600	7200	28200	21800
2500	30,45	2500	3000	2500	2500	3450	3400	1600	4900	5500	3600	2300	16600	7700	29940	21800
3000	30,45	2800	3400	2800	2500	3860	3800	1600	4900	5900	4000	2300	18800	9400	35900	27900
3500	30,45	2300	3300	2800	2500	3860	4225	1600	4900	5900	4400	2300	21000	10800	40000	31400
4000	30,45	3000	4500	3000	2500	4060	4925	1800	4900	6200	5200	2400	23600	11900	45300	35400
5000	30	3200	5000	3200	3000	4350	5445	1800	5600	4350	5600	2400	29800	14400	57300	44900
6000	20	3500	5300	3500	3000	4730	5254	2000	5600	4730	6400	2800	36200	18000	70000	55200
7000	20	4500	5500	4500	3000	5700	5245	2000	5600	5700	6400	2800	44000	21600	91000	73300

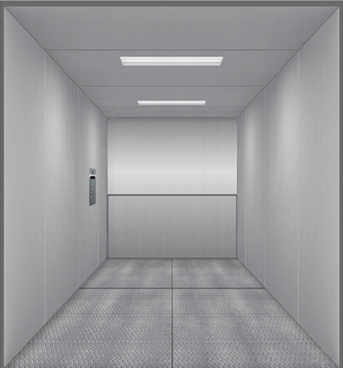

디자인

유압간접식

승강로 및 기계실 평면도

승강로 단면도

표준제원 (단위:mm)

TYPE	MAX LOAD (kg)	SPEED (m/min)	OPENING (op)	CAR SIZE				HOISTWAY DIMENSION				MACHINE REACTION(kg)
				EXTERNAR		INTERNAL		HOISTWAY DIMENSION				MACHINE REACTION(kg)
				A	B	CA	CB	X	Y	P(Pit)	OH(Over Head)	R1	R2
GJ-CLR-2000	2000	20	2350	2350	5600	2350	5600	3400	6100	1400	3800	9600	14400
GJ-CLR-2500	2500	20	2450	2450	5700	2450	5700	3600	6300	1400	3800	12200	18800
GJ-CLR-3000	3000	20	2600	2600	5900	2600	5900	3800	6600	1600	4000	13600	20800

로프식

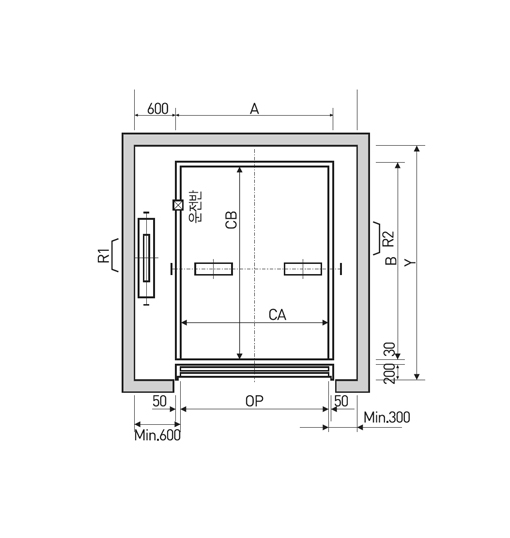

승강로 및 기계실 평면도

승강로 단면도

표준제원 (단위:mm)

TYPE	MAX LOAD (kg)	SPEED (m/min)	OPENING (op)	CAR SIZE				HOISTWAY DIMENSION				MACHINE REACTION(kg)
				EXTERNAR		INTERNAL		HOISTWAY DIMENSION				MACHINE REACTION(kg)
				A	B	CA	CB	X	Y	P(Pit)	OH(Over Head)	R1	R2	R3	R4
GJ-CLH-2000	2000	30	2350	2350	5500	2350	5500	3400	6100	1500	3800	4500	5000	9000	19500
GJ-CLH-2500	2500	30	2450	2450	5700	2450	5700	3600	6300	1500	3800	5200	5000	9500	21500
GJ-CLH-3000	3000	30	2600	2600	5900	2600	5900	3800	6600	1600	4000	6000	5000	10000	23000

디자인

사양 및 도면

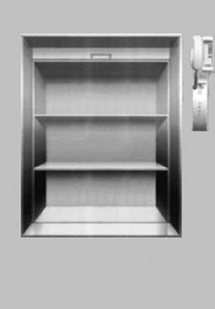

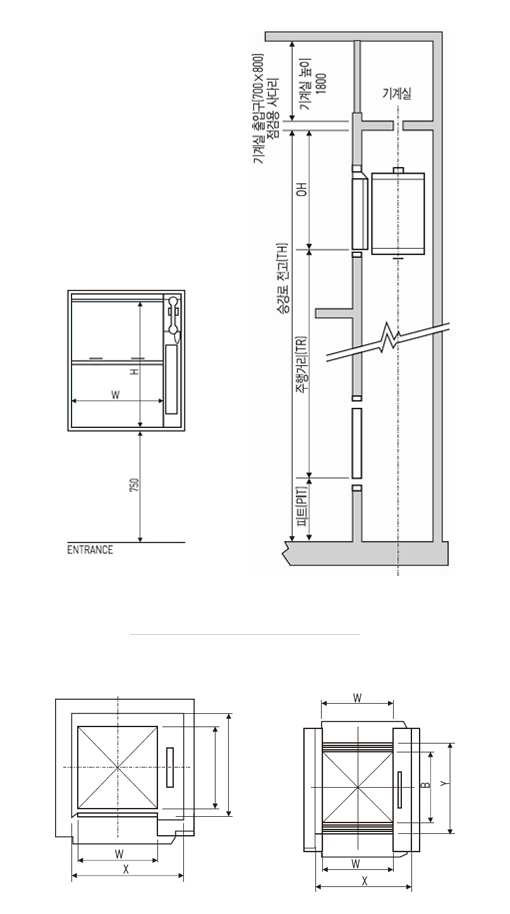

TABLE 형

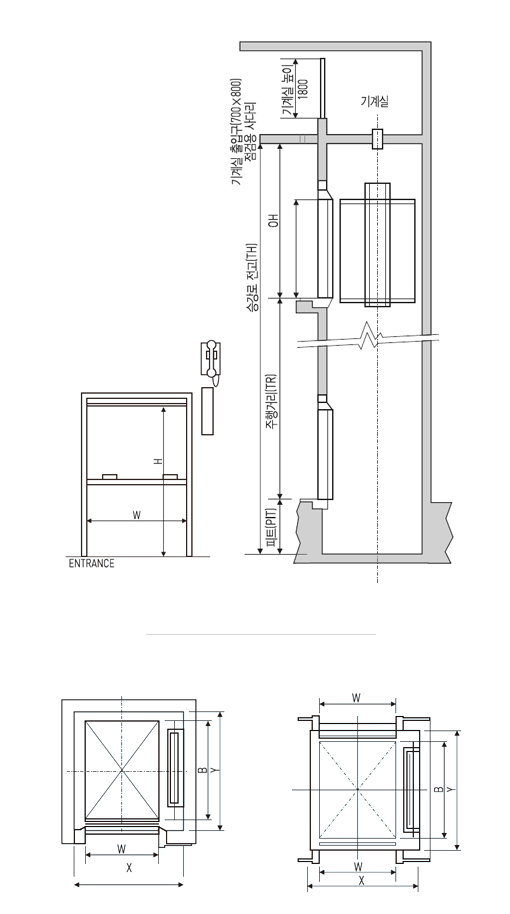

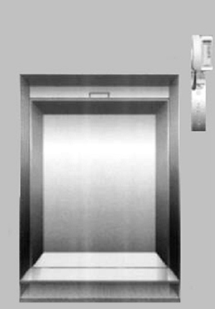

FLOOR 형

표준제원 (단위:mm)

No.	TYPE		Flg.	MAX LOAD (kg)	SPEED (m/min)	DOOR TYPE		OPENING	CAR SIZE	HOISTWAY			OHI(OVER HEAD)		P (Pit)	OH (OVER HEAD)	기계실	POWER (kw)
						DOOR	CAR DOOR	W×H	B(깊이)	X(넓이)	Y(깊이)		CAR DOOR (유)	CAR DOOR (무)
						DOOR	CAR DOOR	W×H	B(깊이)	X(넓이)	CAR DOOR (유)	CAR DOOR (무)	CAR DOOR (유)	CAR DOOR (무)
1	TABLE TYPE	GJDWT-50S-20	1	50	20	2매 DOOR 상하개폐	2매 DOOR 상하개폐	500×700	550	980	700	740	1285	1476	800	800	1800	0.75
2		GJDWT-50D-20	2	50				500×700	550	980		780	1285	1476	800	800	1800
3		GJDWT-75S-20	1	75				800×800	600	1030	750	790	1360	1550	800	800	1800
4		GJDWT-75D-20	2	75				800×800	600	1030		830	1360	1550	800	800	1800
5		GJDWT-100S-20	1	100				700×900	700	1130	850	890	1510	1700	800	800	1800	1.5
6		GJDWT-100D-20	2	100				700×900	700	1130		930	1510	1700	800	800	1800
7		GJDWT-150S-20	1	150				800×1000	800	1230	950	990	1660	1850	800	800	1800
8		GJDWT-150D-20	2	150				800×1000	800	1230		1030	1660	1850	800	800	1800
9	DOOR TYPE	GJDWT-200S-30	1	200	30	2매 DOOR 상하개폐 또는 1매 DOOR 상하개폐	2매 DOOR 상하개폐 또는 1매 DOOR 상하개폐	800×1200	1260	1300		1190	최상층 출입구가 1매 DOOR 일때: 2560 최상층 출입구가 2매 DOOR 일때: 2250		최상층 출입구가 1매 DOOR 일때: 300 최상층 출입구가 2매 DOOR 일때: 690			2.2
10		GJDWT-200D-30	2	200				800×1200	1260	1300		1230
11		GJDWT-300S-30	1	300				1000×1200	1000	1500		1340
12		GJDWT-300D-30	2	300				1000×1200	1000	1500		1380

디자인

유압식 리프트

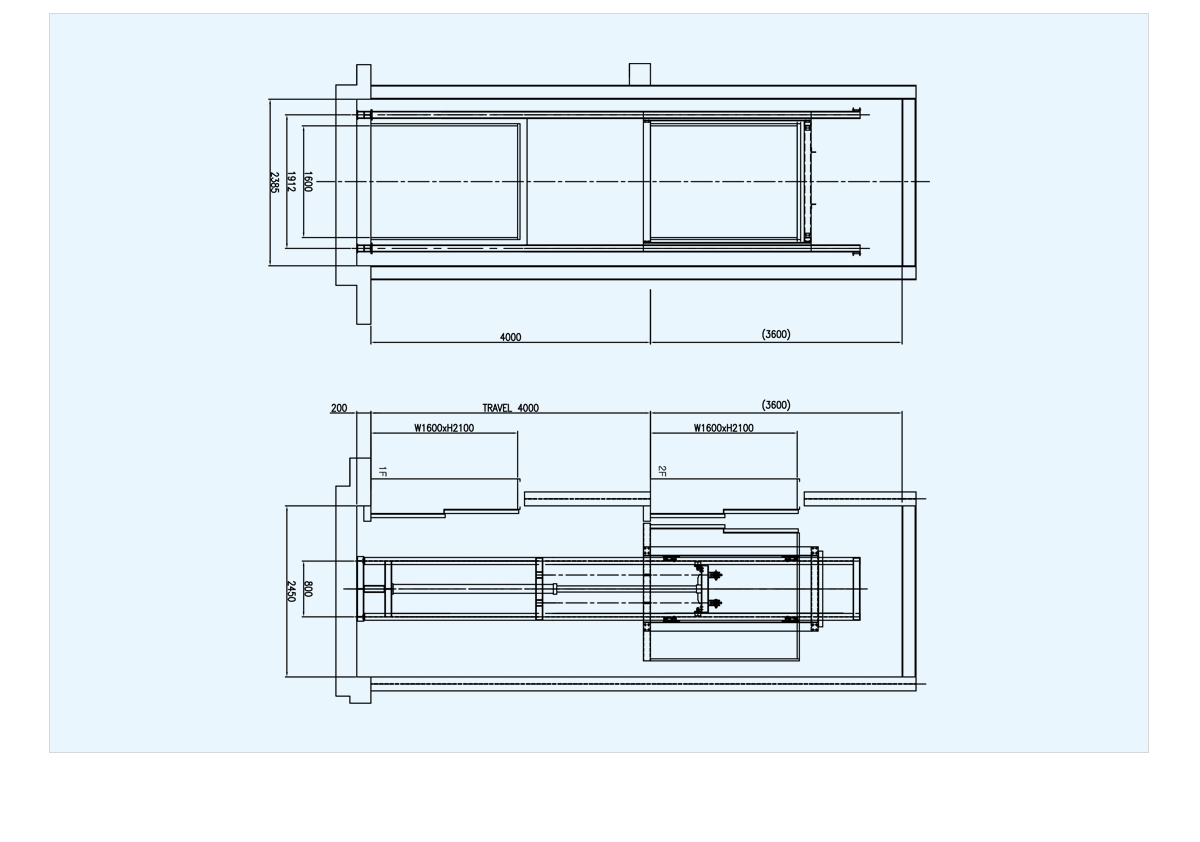

유압식 리프트 단면도

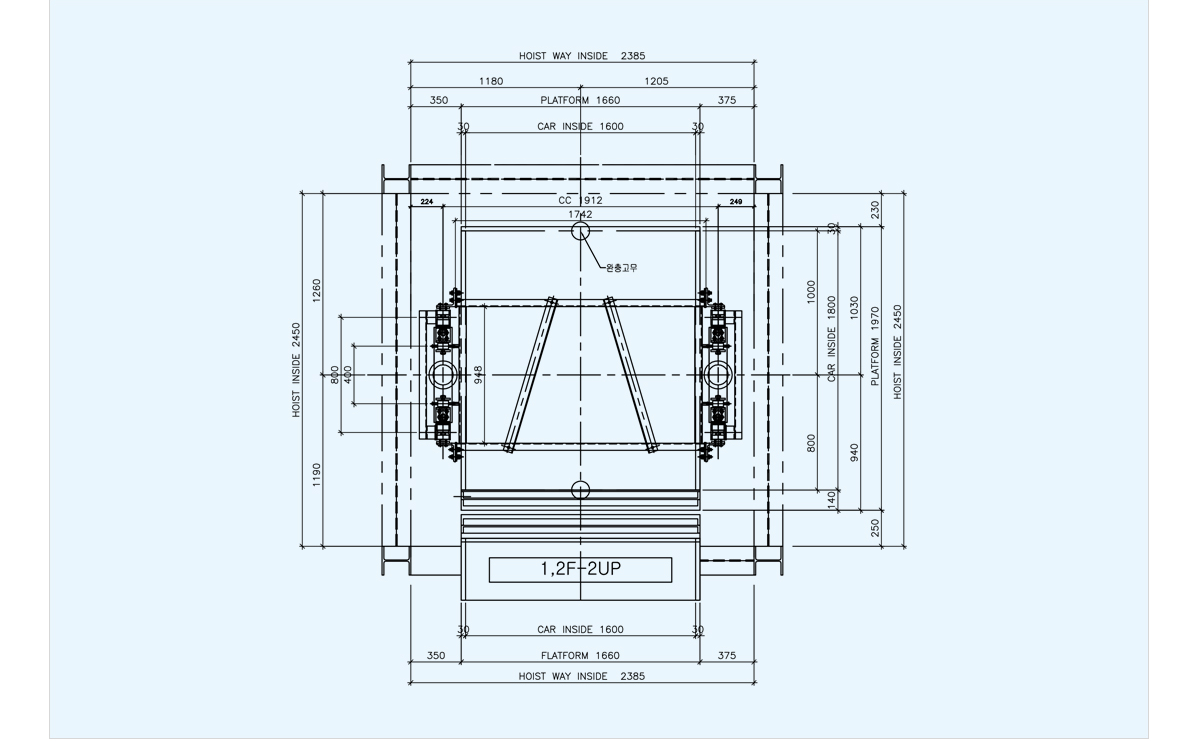

유압식 리프트 평면도

사양서 (SPECIFICATION)

MODEL	GJ-FL1000-16-121	출입문 개폐방식	CAR	2 UP AUTO DOOR
MODEL	GJ-FL1000-16-121	출입문 개폐방식	HALL	2 UP AUTO DOOR
TYPE OF LIFT	일반 작업용 LIFT	출입문 크기	1600W×2100H MM
적재하중	1000 KG	본선 RAIL	H-BEAM 100×100
속도	7M/MIN	CYLINDER	Φ70×2000ST(RODΦ50xΦ40)
사용층수	2 STOP/2ENTRANCE	PUMP	16cc
행정거리	4000 MM	유압 유니트	3.75kw
리프트 내경	1600W×1800D×2100H MM	카바닥 마감	CHECK PL 3.2t

호이스트 리프트

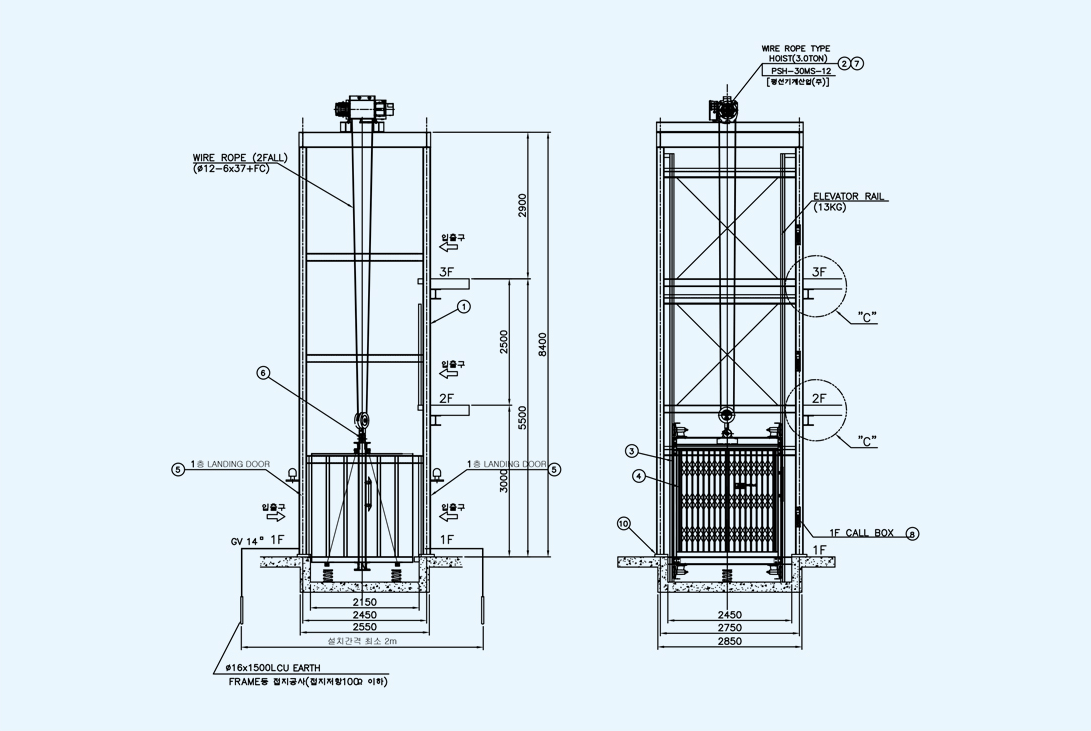

호이스트 리프트 단면도

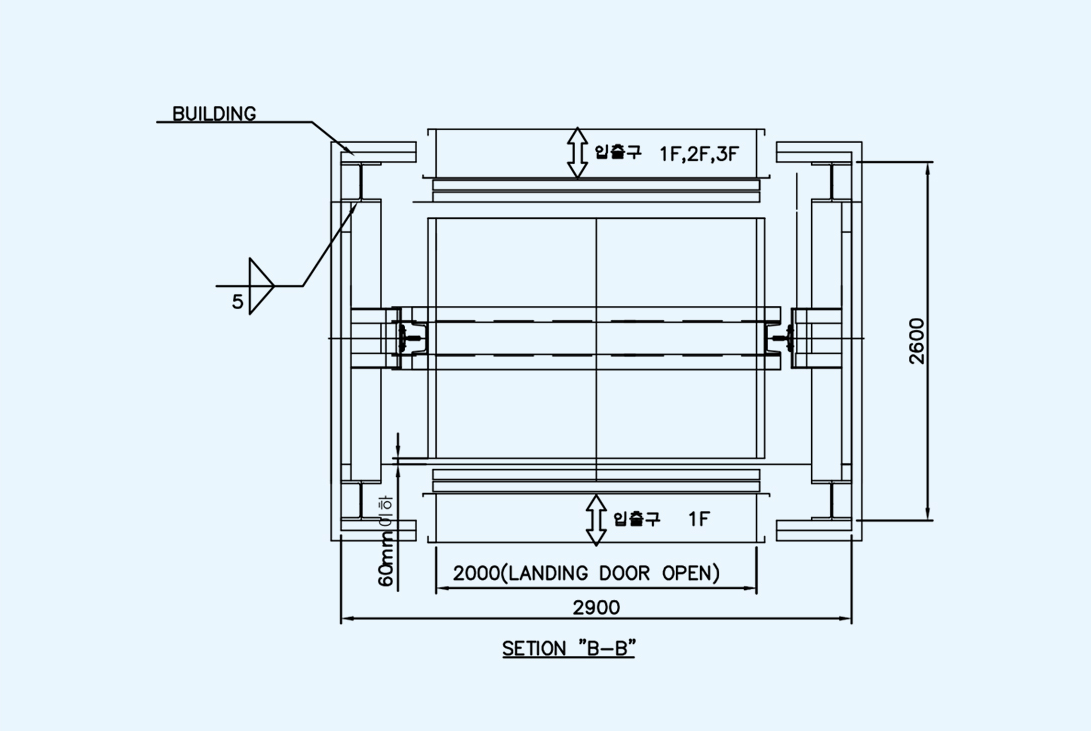

호이스트 리프트 평면도

사양서 (SPECIFICATION)

CAPACITY	1000KG	LANDING DOOR	MANUAL DOOR(1,2,3F)
CAGE SIZE(INSIDE)	2000(L)x2000(B)x2000(H)	GUIDE RAIL	ELEVATOP RAIL(13KG)
LIFTING HEIGHT	MAX. 9.6M	LIFTING SPEED	9 M/MIN
HOIST MOTOR	5.6kwx4Px380v	ELECYRIC SOURCE	AC 380V x 3ø, 60HZ
WIRE ROPE	ø12(6x37xFC) : 2FALLS	CONTROL POWER	AC 110V x 3ø, 60HZ
GUIDE RAIL TOWER	H-150x150x7/10t	정 지 층	1층, 2층, 3층(총 3개층)

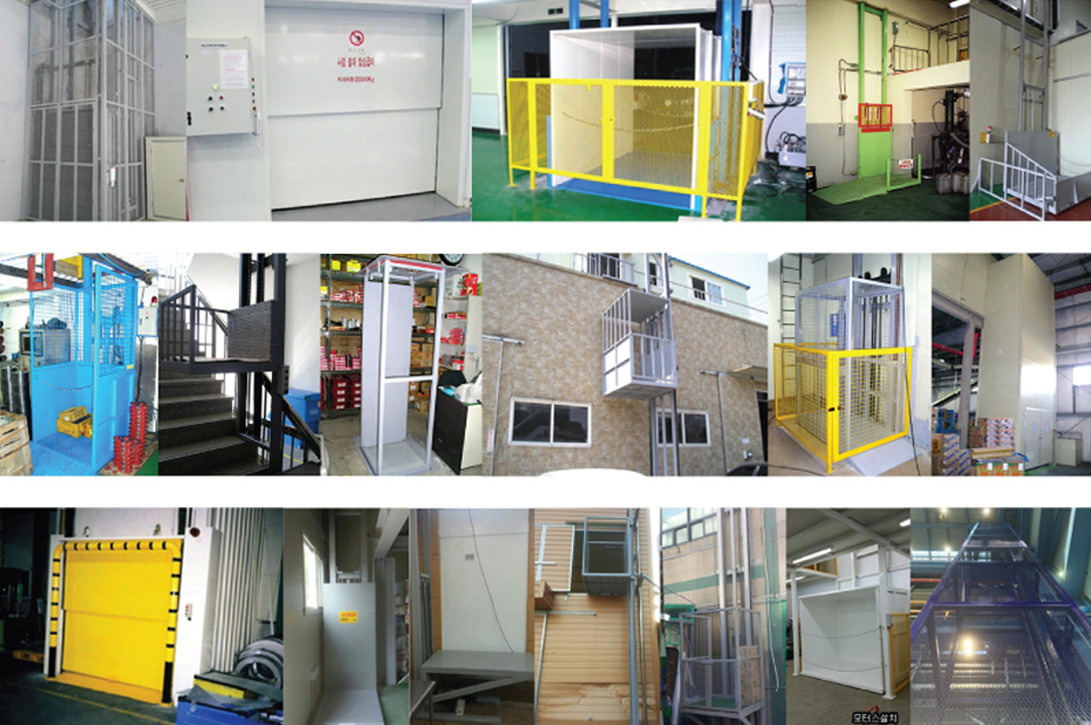

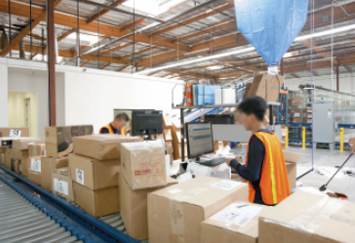

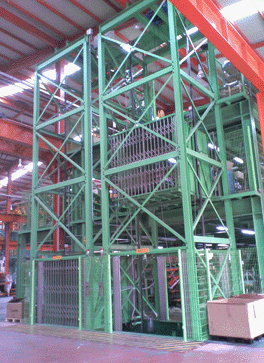

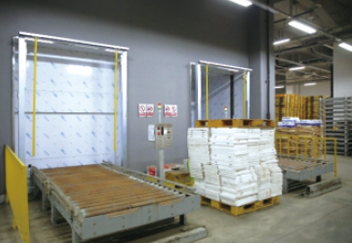

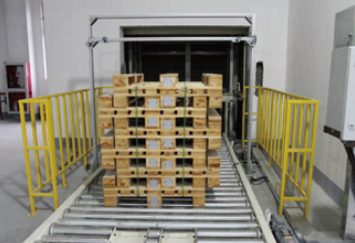

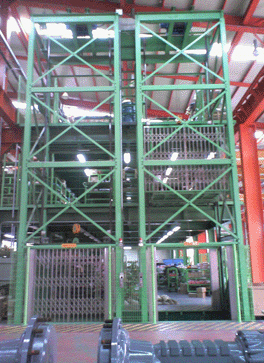

설치사례

설치에 따른 분류

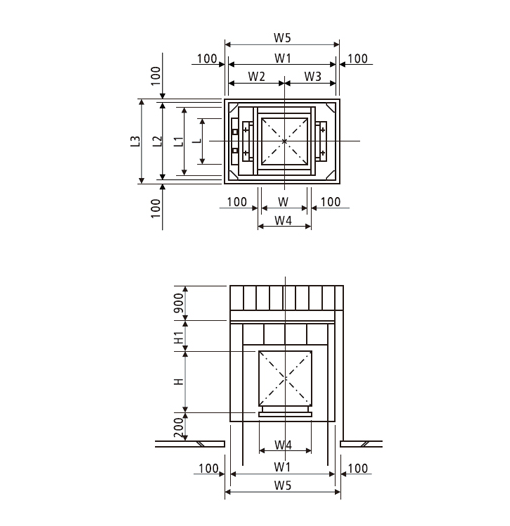

F형

철탑 프레임 형식으로 4층 이하의 저층형으로 사용되며, 엘리베이터 샤프트가 없는 기본 창고에 유리함.

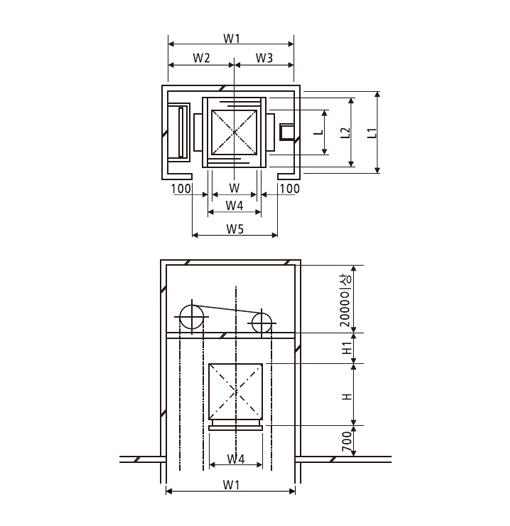

S형

철탑 프레임이 없으며, 신축창고 건립 시 샤프트를 미리 만들어 샤프트 내에 설치하는 타입으로 고층의 냉동·냉장 창고나 기존 엘리베이터 공간을 이용하여 자동 리프트 설치 시 유리함.

※ 반송경로에 따라 Z형, C형으로 설치 분류합니다.

표준형 반송물 중량

형식
05	50kg 이하
10	500 ~ 1,000kg
15	1,000 ~ 1,500kg
20	1,500 ~ 2,000kg

능력 조견표

		높이
		5	6	7	8	10	12	14	16	18	20	25	30
속도	05	80	73	68	08	55	49	44	-	-	-	-	-
	40	90	84	79	74	66	59	54	49	45	41	-	-
	50	-	-	85	81	73	66	61	56	52	49	42	-
	60	-	-	-	-	79	72	67	62	58	54	47	41
	90	-	-	-	-	-	-	66	64	61	59	53	47

표준칫수

형식	파렛트칫수		화물칫수		콘베이어 칫수		관계칫수(F형)							관계칫수(S형)
형식	W	L	화물칫수		W4	L2	W1	W2	W3	W5	L1	L3	H1	W1	W2	W3	W5	L1	H1
11	1,100	1,100	1,300	1,300	1,500	1,890	2,900	1,650	1,250	3,100	2,400	2,600	600	3,100	1,700	1,400	2,200	2,600	900
13	1,300	1,300	1,500	1,500	1,700	2,000	3,100	1,750	1,350	3,300	2,600	2,800	600	3,300	1,800	1,500	2,400	2,700	900
15	1,500	1,500	1,800	1,800	1,900	2,220	3,300	1,850	1,450	3,500	2,800	3,000	600	3,500	1,900	1,600	2,600	2,900	900
18	1,800	1,800	2,100	2,100	2,200	2,440	3,600	2,000	1,600	3,800	3,100	3,300	600	3,800	2,050	1,750	2,900	3,200	900
20	2,000	2,000	2,300	2,300	2,400	2,660	3,800	2,100	1,700	4,000	3,300	3,500	600	4,000	2,150	1,850	3,100	3,300	900

표준칫수도

표준칫수도 (F형)

표준칫수도 (S형)

제품소개

승객용 엘리베이터

카(CAR) 디자인

천장 (CEILING)

바닥 (FLOOR)

핸드레일 (HANDRAIL)

부속품 (FIXTURES)

사양 및 도면

표준규격 (최소규격)

주의

승객용 엘리베이터 표준제원

제외공사

특징 및 특허

동작 순서

특허 및 특수구조승강기 안전성검토확인서

사양 및 도면

디자인

카 상 · 하부 회전 전경

시공 완료 현장

유압간접식

표준제원 (단위:mm)

로프식

표준제원 (단위:mm)

디자인

유압간접식

표준제원 (단위:mm)

로프식

표준제원 (단위:mm)

디자인

사양 및 도면

표준제원 (단위:mm)

디자인

유압식 리프트

사양서 (SPECIFICATION)

호이스트 리프트

사양서 (SPECIFICATION)

설치사례

설치에 따른 분류

표준형 반송물 중량

능력 조견표

표준칫수

표준칫수도
