화물용 엘리베이터

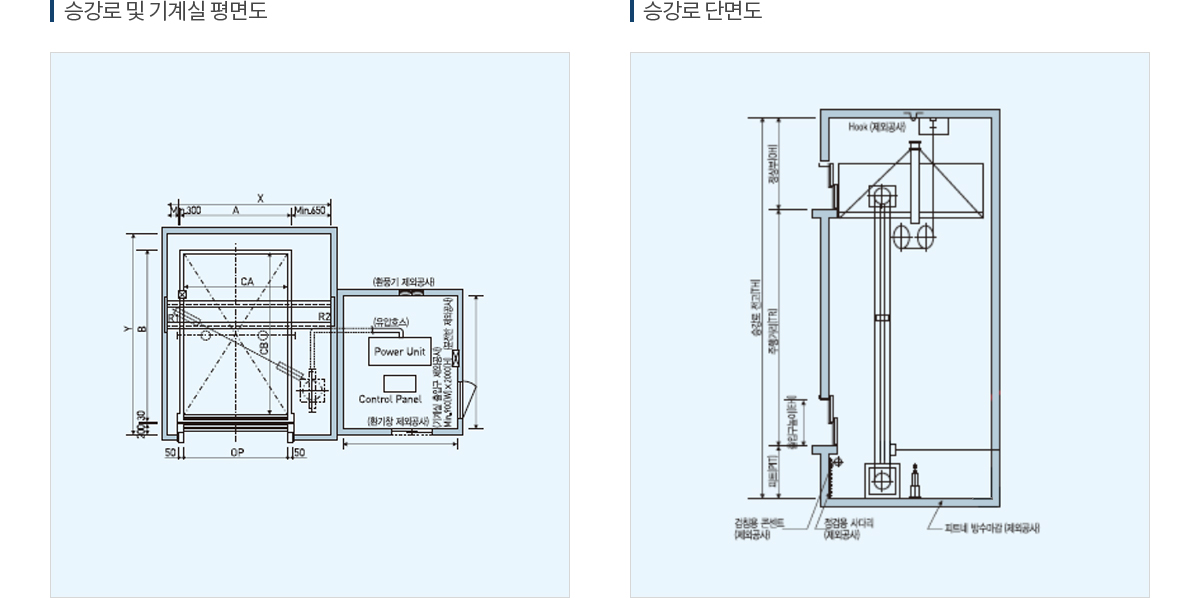

(유압간접식)

MAX LOAD (kg)	SPEED (m/min)	CAR SIZE		OPENING		HOISTWAY DIMENSION				BUFFER REACTION			승강행정 (MAX)
MAX LOAD (kg)	SPEED (m/min)	CA	CB	OP	H	X	Y	P (Pit)	OH (Over Head)	R1	R2	R3	승강행정 (MAX)
1000	20	1800	2000	2000	2100	2700	2600	1500	4300	6900	3800	13400	22m
1000	20	1800	2000	2000	2100	2700	2600	1500	4300	5700	5200	13700
1500	20	2200	2400	2200	2100	3100	3000	1500	4300	10700	5200	18900
1500	20	2200	2400	2200	2100	3100	3000	1500	4300	11500	5500	21400
2000	20	2200	3000	2200	2100	3150	3600	1500	4300	13800	6700	22400
2000	20	2200	3000	2200	2100	3150	3600	1500	4300	13800	6700	22400
2500	20	2500	3000	2500	2500	3450	3600	1600	4800	15600	7200	28200
2500	20	2500	3000	2500	2500	3450	3600	1600	4800	16600	7700	29900
3000	20	2800	3400	2800	2500	3860	4000	1600	4800	18800	9400	18800	20m
3500	10,20	2800	3800	2800	2500	3860	4500	1600	4800	21000	1080	21000
4000	10,20	3000	4500	3000	2500	4060	5300	1800	4800	23600	11900	23600
5000	10,20	3200	5000	3200	3000	4350	5600	1800	5600	29800	14400	29800	18m
6000	10,20	3500	5800	3500	3000	4730	6500	2000	5600	36200	18000	36200
7000	10,20	4500	5800	4500	3000	5700	6500	2000	5600	44000	21600	44000

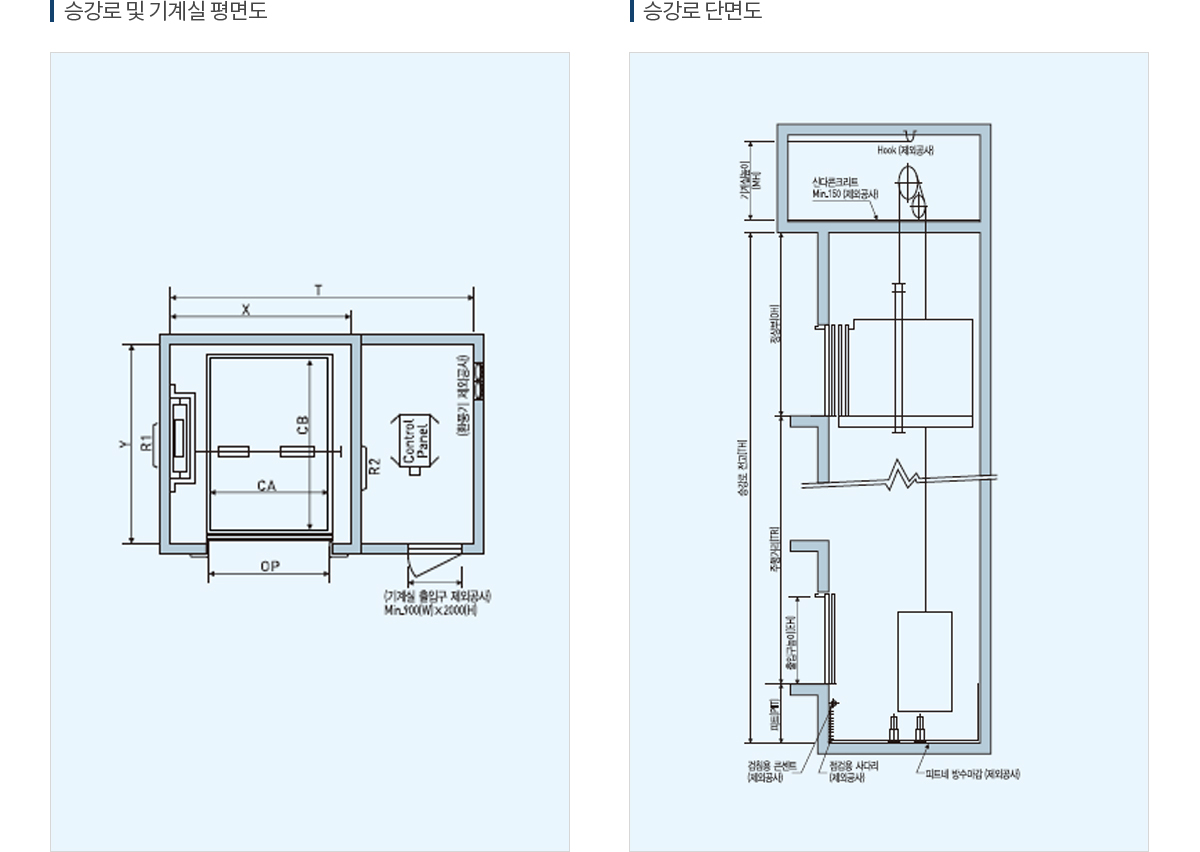

MAX LOAD (kg)	SPEED (m/min)	CAR SIZE		OPENING		HOISTWAY DIMENSION				MACHINE ROOM DIMENSION			MACHIN ROOM CAPACITY(kg)		BUFFER REACTION
MAX LOAD (kg)	SPEED (m/min)	CA	CB	OP	H	X	Y	P (Pit)	OH (Over Head)	MX	MY	MH	R1	R2	R3	R4
1000	30,45,60	1300	2000	2000	2100	2700	2400	1500	4400	4700	2600	2300	6900	3800	13400	10900
1000	30,45,60	1300	2000	2000	2100	2700	2400	1500	4400	4700	2600	2300	5700	6200	13700	11200
1500	30,45,60	2200	2300	2200	2100	3100	2800	1500	4400	5200	3000	2300	10700	6200	18900	15100
1500	30,45,60	2200	2300	2200	2100	3100	2800	1500	4400	5200	3000	2300	11500	5200	21400	17800
2000	30,45,60	2200	3000	2200	2100	3150	3400	1500	4400	5200	3400	2300	13800	5500	22400	19400
2000	30,45,60	2200	3000	2200	2100	3150	3400	1500	4400	5200	3400	2300	13800	6700	22400	19400
2500	30,45	2500	3000	2500	2500	3450	3400	1600	4900	5500	3600	2300	15600	7200	28200	21800
2500	30,45	2500	3000	2500	2500	3450	3400	1600	4900	5500	3600	2300	16600	7700	29940	21800
3000	30,45	2800	3400	2800	2500	3860	3800	1600	4900	5900	4000	2300	18800	9400	35900	27900
3500	30,45	2300	3300	2800	2500	3860	4225	1600	4900	5900	4400	2300	21000	10800	40000	31400
4000	30,45	3000	4500	3000	2500	4060	4925	1800	4900	6200	5200	2400	23600	11900	45300	35400
5000	30	3200	5000	3200	3000	4350	5445	1800	5600	4350	5600	2400	29800	14400	57300	44900
6000	20	3500	5300	3500	3000	4730	5254	2000	5600	4730	6400	2800	36200	18000	70000	55200
7000	20	4500	5500	4500	3000	5700	5245	2000	5600	5700	6400	2800	44000	21600	91000	73300
